Dragonfly

史上最強のイメージングソリューション!

新製品 を使えば、わずか一つのソリューションでワークフローが nm単位から mm単位に拡大されます。

共焦点顕微鏡に対する考え方が変わります。Andor Dragonflyを使って、速度、感度、共焦点性能、回折限界を超えて解像度を自在に組み合わせたイメージングが可能となります。現在200シリーズと500シリーズを発売中です。

共焦点だけではありません。

Dragonflyは、当然のことですが、電動光学ズーム、業界トップクラスのS/N、画像忠実性などAndorのEMCCDおよびsCMOSの優れた機能が随所に導入されています。高速・高感度というシステム性能をベースに、共焦点モードでの単分子から生細胞までの幅広い適用、TIRFMモードでの全胚、厚い細胞組織のイメージングなどが可能となります。さらには、迅速な試料評価のためのリアルタイム可視化、解像度や情報生産性を最大化する ClearView-GPU™ デコンボリューション解析も可能としました。

  • 瞬時の共焦点性能
  • 同時多色TIRF
  • レーザ広視野イメージング
  • 単分子イメージング
  • VIS - NIR 波長レンジ
仕様書を見る
Fast Acquisition, 3D Visualisation, super resolution, low phototoxicity, multi-modal

2D - 6D 高速イメージング

Dragonflyは、迅速、フレキシブル、高感度のスキャンニング用に最適化された斬新なマルチポイント共焦点方式を採用し、サンプル観察の瞬時性を重視します。これによってサンプルの寿命が延びると同時に、データ取得に要する時間が相当に短縮されます。

共焦点に加えて、Dragonflyは視野の広さとTIRF顕微鏡機能を強化したことにより一層精巧な照射制御を可能とし、観察対象がnmからmmへ、単分子から細胞、細胞組織、器官そして胚にまで拡大されます。

従来の点走査共焦点

Dragonfly 共焦点イメージングシステム

レーザレンジ 共焦点速度 開口寸法 カメラズーム イルミネーションズーム ピンホール径
400 - 800 nm 400 fps 22 mm 1x | 1.5x | 2x 1x | 2x | 4x | 6x 40 µm | 25 µm

Dragonflyは、16ビッドのダイナミックレンジで画像を取得するので、一回で低シグナルと高シグナルの詳細な画像を記録します。

Alternating Between Low and High Signal in Range
Low and High Signal in Range

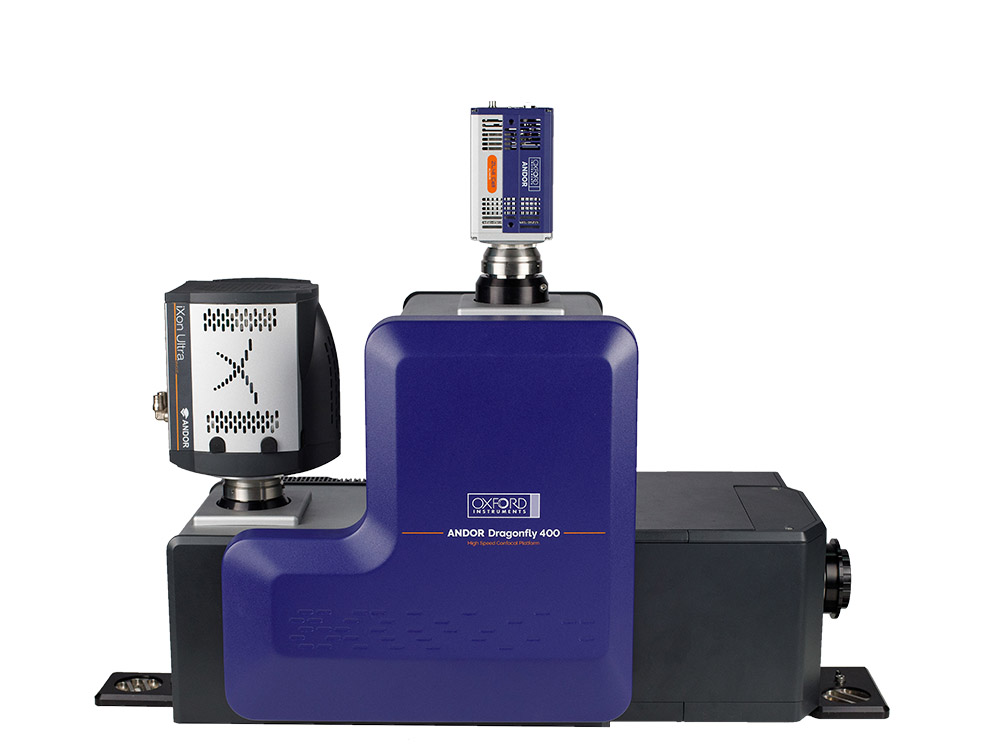

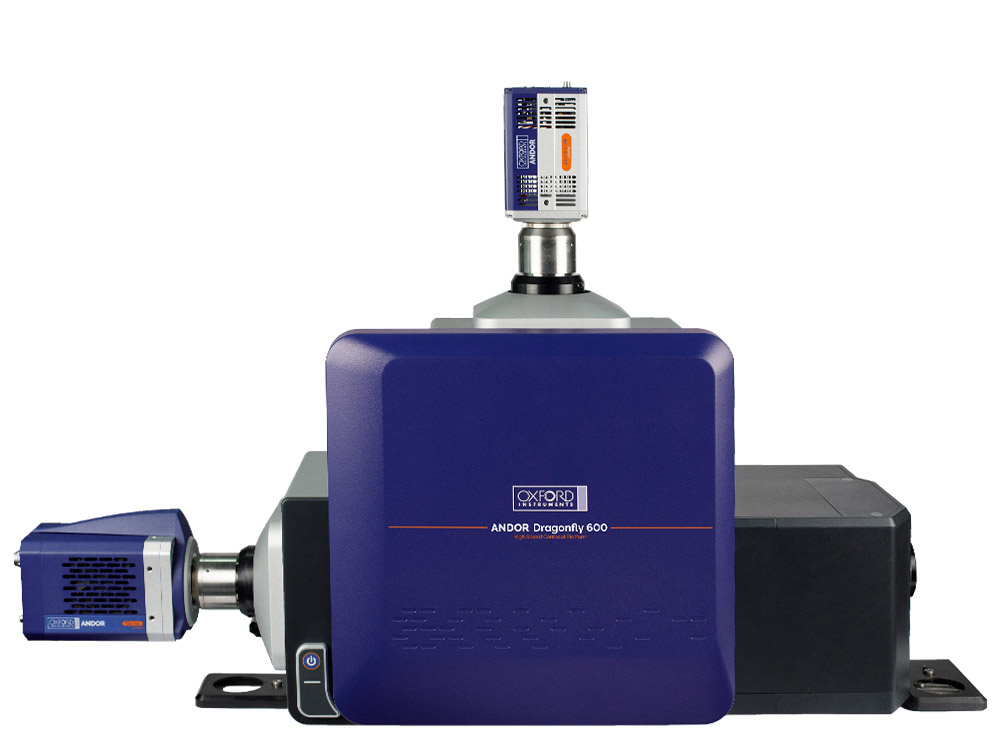

Dragonfly モデル

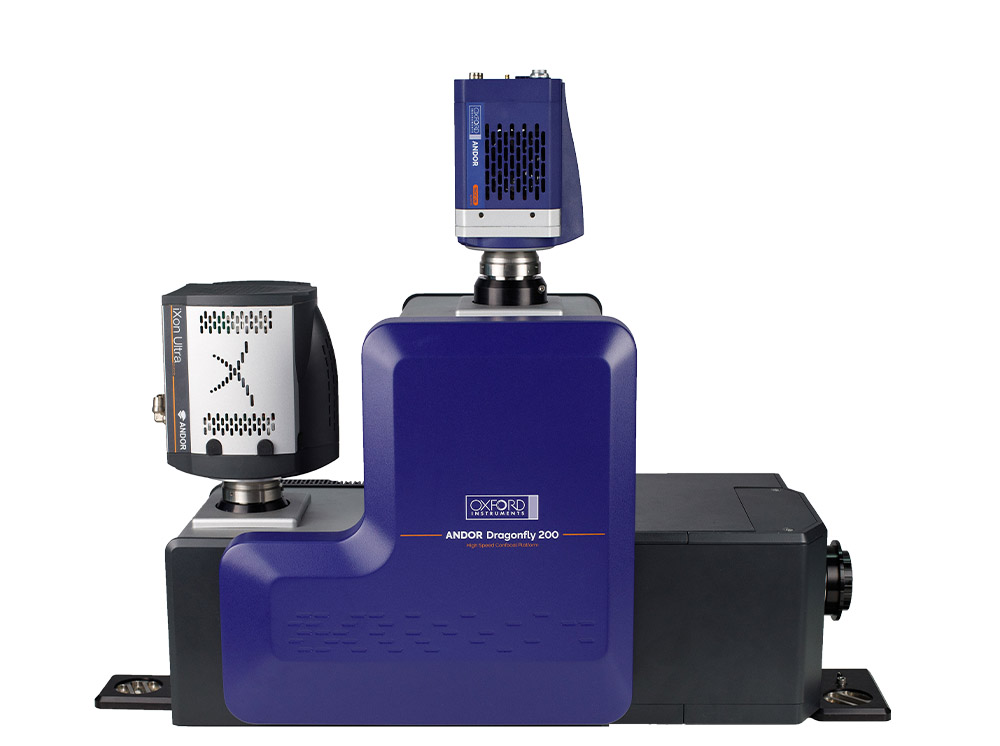

Dragonflyをよりコンパクトにしたパッケージ200シリーズが発売中で、倒立型または正立型のいずれの顕微鏡でも使用可能です。

200シリーズにおいても、Dragonflyの性能を特徴づける多様な主要機能が利用できます:例えば、最高400 fpsまで増速可能な高速共焦点、大きくフラットな視野を確保する Borealis™ 均一照射、ClearView-GPU™デコンボルーション解析、カメラ2台を使った同時画像取得、光学ズームとピンホールサイズの切り替えなどです。

新しくまたは2台目以降の共焦点機を必要とするものの、従来にないイメージングの可能性を求めている方に対し、Dragonfly 200シリーズを従来のポイントスキャニング機に対抗できる価格で提供します。

価格を問い合わせる
Dragonfly 200 Series

Dragonfly 500 offers the full range of imaging modalities and complementary features available on this innovative platform.

Choose this model for a fully scalable imaging range from; sub-cellular protein targets at the cell membrane using TIRF, or deeper in the cell with SRRF-Stream and dSTORM super-resolution; to large scale tissue structure or whole organism anatomy.

Dragonfly 500 should be considered by those whose research projects, or variety of users, cover a wide range of imaging requirements; and for whom the ability to apply several pertinent techniques to the same sample offers a powerful tool for discovery.

Techniques for which you would purchase three independent products, Dragonfly 500 offers in a single cost-effective solution.

Request pricing
Dragonfly 500 Series

超解像度

Andor DragonflyとFusionソフトウェアを組み合わせることにより、光学顕微鏡の回折限界を超える超解像技術への新たなアクセスが可能となります。研究対象が、単分子から生物個体へ拡大されます。一つのシステムにすべてを盛り込みました。当社のカメラベースの最新の超解像技術であるSRRF-Stream、画像復元ClearView-GPU™ デコンボリューション、dSTORMローカライゼーション技術から選択してください。いずれもがナノメートル世界への多様でユニークな視点を提供します。実験ニーズに応じて必要な技術を選んでください。

デコンボリューション

デコンボリューションは、上質の共焦点機でも見逃す可能性がある3Dデータセットの詳細解明に有効なツールです。解像限界を打ち破り、ラテラル方向に140nmまで、アキシャル方向に250nmまでの分解能が得られます。

ClearView-GPU™はシステムに不可欠な要素であり、画像中の微細な特徴をより際立たせるものです。CPU方式の最大50倍の速度が得られ、画像取得中にClearViewが作動してより迅速な可視化および元データとの比較がなされます。

最高の3D解像度を得るためにデコンボリューション機能を活用してください。生細胞のように迅速さを必要とするイメージングや多次元のイメージングに対して適用が可能な、超解像能を備える強力なツールとして、デコンボリューションが真っ先に挙げられます。

価格を問い合わせる
Widefield Deconvolution - Dragonfly

SRRF-Stream

Developed in close collaboration with Dr Ricardo Henriques, University College London (UCL), SRRF-Stream offers real-time camera-based super-resolution for live cell imaging across large fields of view, such as those offered by Dragonfly.

SRRF-Stream can be applied to regular fluorescence probes down to a resolution of 50nm and does not require any special sample preparation. Consequently SRRF-Stream can be used on live samples, as well as fixed, and can capture up to 1 frame per second (512x512) ideal for the likes of cytoskeletal dynamics and organelle structure.

Confocal SRRF-Stream - Dragonfly

Deep super-resolution imaging with Confocal SRRF-Stream

Depth colour coded projection of neurons in a 500um thick  spinal cord prepared using the RapidClear method (Sunjin Labs). Volume captured to 100um deep.  Zoomed region demonstrates increased resolution by the clarity of dendritic spines.

Request Pricing

dSTORM

Direct Stochastic Optical Reconstruction Microscopy, or dSTORM, is a single molecule localisation technique that requires high illumination power to drive fluorophores into a dark state. By collecting a large number of frames of different fluorophores within a region, a high-resolution image can be built up.

The Dragonfly 500 series provides the high illumination powers and an optional 3D lens to perform dSTORM acquisitions in 2D and 3D. The dynamic nature of post-processing algorithm developments means that, rather than restrict analysis to Andor software, users are free to select any of their preferred platforms for analysis. Choose to use capture dSTORM image sets when you require resolutions down 20nm.

Request Pricing
Widefield dSTORM - Dragonfly

次の共焦点機にDragonflyを選ぶ理由

Dragonflyは、電動光学ズーム、業界トップクラスのS/N、画像忠実性などAndorのEMCCDとsCMOSの優れた機能が随所に導入されています。高速・高感度というシステム性能をベースに、共焦点モードでの単分子から生細胞までの幅広い適用性、TIRFMモードでの全胚、そして厚い細胞組織のイメージングなどが可能となります。さらには、迅速な試料評価のためのリアルタイム可視化、解像度や情報生産性を最大化するClearView-GPU™ デコンボリューション解析も可能としました。

Dragonflyの優位点

リックして仕様を入力し、説明書をダウンロードする。

バクテリアからオルガノイドまで: 多目的なイメージングプラットフォーム

実験のイメージング用に三つのモード: 共焦点モード、広視野モード、TIRFMモード

目的に応じて三つのモードが揃っています。ニーズに最適な構成および型式のモデルを選択することにより、幅広いサンプルのインビトロまたはインビボの生物学研究に利用できます。オルガノイドやZ軸方向の厚みのある神経組織から酵母、バクテリアさらには単分子などを含む多様な生体のイメージングには、イメージングモード、拡大方式、照射方式の柔軟性が求められます。これらを細かに調整することにより、ダイナミックで広範囲なイメージング操作中も、生体サンプルの保存や処理速度の維持が可能となります。

まずは照射方式を選んでいただき、Dragonflyによって要求事項が満たされていくことを実感してください。

マルチポイント共焦点

Dragonflyイメージングプラットフォームの中核が、新たに設計されたマイクロレンズ共焦点スキャナです。このスキャナを高感度カメラに組み込み、これも新たに製作されたイメージングソフトウェアFusionによって制御します。その結果、処理速度が従来型の共焦点よりも10∼20倍速くなり、画像が順次形成されるのを待つ必要がなくなりました。Dragonflyによって以下の利点がもたらされます。

  • 光毒性および光退色性が最小化される。 生体サンプルすなわち繊細なサンプルにとって最重要な条件です。
  • 動きの速いダイナミック事象に対する処理が速い、すなわち情報生産性が上がります。
  • 大きいサンプルの画像または合成画像の均一性が向上します。
multi-point-confocal
multi-point-confocal

Widefield

Confocal is not always the best imaging mode, some samples simply work better with epifluorescence e.g. yeast and other thin specimens. Dragonfly delivers high-contrast high-resolution images using laser widefield and ClearView-GPU™ deconvolution in Fusion. ClearView-GPU™ is CUDA-GPU accelerated and runs 10 to 20 times faster than conventional solutions.

  • Minimal phototoxicity and photobleaching - ideal for live or delicate specimens.
  • Maximize emission bandwidth for high S/N ratio with minimal exposure.
  • ClearView-GPU™ deconvolution delivers clear, sharp images fast.
widefield
widefield

TIRF

Our novel, patent-pending, design offers chromatically corrected TIRF illumination for multi-colour simultaneous imaging at the same penetration depth, ensuring accurate spatial information for detailed interpretation of your results. You can control the critical angle for TIRF and penetration depth into the specimen, or choose to operate in oblique or HILO mode to capture weaker signals at better S/N ratio.

  • Adjust TIRF angle according to specimen configuration.
  • Match penetration depth of two labelled targets. Ideal for intra or extra-cellular imaging.
  • HILO mode for rapid and deeper imaging of the cell, probing its membrane's dynamics.
tirf
tirf
当社のアプリケーション専門家に問い合わせる

どのような実験にも革新的な光学ソリューションを

Andor Dragonflyには多くの革新的な光学ソリューション技術が集積され、照射の均一性、情報生産性、解像度、出力が共焦点顕微鏡システムに最適となるよう組み合わされます。

Borealis均一照射

照射の均一性は、シームレスな画像合成および直交分析の精度向上に重要な役割を果たします。

Borealisやその独自システムである Perfect Illumination Delivery™ を利用することにより、サンプルの画像のコーナや縁における不均一性が解消されます。

Micro-lens disk
Micro-lens disk with field lens
Micro-lens disk lens with field lens and Borealis

Magnification

A unique, user-defined, 3-positon zoom in the camera port makes it possible to match the camera pixel size to an objective lens.

This ensures that the Nyquist sampling criterion is met and the specimen is sufficiently oversampled for the best possible spatial resolution.

Magnification at 1x, 1.5x and 2x

Power Density

For certain applications, such as Ca2+ imaging or localization microscopy, a higher power density per unit area may be useful.

In these circumstances, obtaining a high temporal resolution is paramount, while photo-bleaching is not critically endangering the sample during such a time lapse.

Power Density at 1.0, 4.0, 16 and 36

Fusion Stitcher - ビッグデータ処理が可能

Fusion Stitcherは、Dragonflyが生み出す大容量多次元画像ファイルを処理するものとして開発されました。画像の取得中にスティッチングが開始されるため、貴重な時間の節約になります。他のソリューションの2D処理よりも早い時間で、Fusion Stitcherは3D処理が可能です。

Andorは、ZebrafishおよびC.エレガンスのような発育モデルまたは脳や肝臓のような大きな細胞組織中のタンパク質局在化のマッピング用に完璧なソリューションを提供します。統合型Fusion Stitcherを搭載したDragonflyの処理速度は、貴重な時間を日数レベルで節約し、締め切り前の報告書提出も可能となることでしょう。

SRRF-StreamおよびStitcherによる広域超解像度イメージング

対物レンズ視野より大きな対象サンプルに対するSRRF-Stream™ とStitcher™ の組み合わせによる高解像度イメージング

実験およびデータ管理

Fusionは100人・年以上のイメージングデータの共有と開発経験の成果であり、実験計画、必要な装置の選択、最適データ取得プロトコルの設定が簡単におこなえます。FusionによってDragonflyシステムの操作が単純化され、マウスを数回クリックするだけでプロトコルが作成でき、イメージングモードをソフトウェア記述に、蛍光分子をチャンネルに変換できます。

デコンボリューションの操作も簡単で、GPUに関連計算をさせることで、画像取得が邪魔されることなく続行され、多くの時間が節約されます。結果はデータと共に出力され、一つのソフトウェアパッケージですべての処理が可能です。リアルタイム3D可視化、チャンネルビュー分割およびMIPの設定がデータ取得中に可能で、実験に最適なモードでデータを可視化できます。

リアルタイムレンダリング

Fusionに装備されているリアルタイムレンダリング機能によって、実験品質およびサンプル状況がその場で検証できます。

サンプルの3D特性のフィードバックがほぼ瞬時に得られることは、S/N、照射出力、サンプル生存能力、3D中の場所、隣接する細胞および細胞組織との相対位置などの実験パラメータの評価にとって重要な要素となります。実験中の何らかの変化に対し、Fusionソフトウェアの操作パネルから、レンダリング品質と速度を簡単かつ迅速に変更できます。

当社のソフトウェア専門家に問い合わせる


Protocol Manager

Protocol manager puts you in control of all the tools necessary to create acquisition sequences. It will guide you through the necessary steps of your imaging experiment to produce the most insightful and data-laden image stack.

Add channels from the desired imaging mode and tune the Protocol to your needs, before saving for re-use, per Windows user, along with channel settings and imaging modes. With Fusion software you can plan your experiment in advance, placing the system in an advanced state of readiness, able to begin imaging as soon as you give the go command.

Contact our Software Specialists


Image Processing

Fusion’s ClearView-GPU™ deconvolution processing is up to 50x faster than CPU-based methods. There’s no longer a reason not to deconvolve every image and bring out the subtle details that otherwise go unnoticed, even in a good quality confocal stack.

Fusion provides automated tools to combine neighbouring images into large area datasets in 2D and 3D. This is often known as tiling, or montage. Dragonfly’s large field of view and illumination quality provided by Borealis, combined with Fusion’s image processing tools allow large samples to be captured in exquisite detail.

Contact our Software Specialists


実験ワークフローの単純化

Your Experiemnt -> Data Capture -> Data Visualisation -> Data Analysis

「情報生産性の最大化が最終目標」、これがDragonflyのコアとなるコンセプトですが、それはイメージング性能とデータフローを共に最適化することにより達成されます。FusionとImarisにより、イメージングからデコンボリューション、可視化から解析への円滑な移行が可能となります。その結果、事前処理やシステム間の転送の時間を短縮して、より上質なデータの収集に多くの時間を充てられるようになります。

仮説検証速度の向上

仮説検証は科学的手法の基礎となる部分です。データの作成と評価という一連のサイクルがDragonflyワークフローの中で実行され、綿密な実験計画の策定をサポートします。観察対象の多様化、広い視野および高品質なデータによって、信頼性の高い統計解析やデータ分析が保証されます。

解析、解明、評価、繰り返し

3Dおよび4D顕微鏡検査によるデータセットの管理、可視化、解析、分割および解明に必要なすべての機能がImarisに備わっています。

複雑なデータの可視化

データの解明、プロット、提示の手法は、今や新しい時代に突入しました。ImarisVantageは、単一または多変量散布プロット図のような5次元の画像データを可視化することによって、実験群の比較および対比を可能にします。箱ひげ図を併用することにより、本質的に複雑でダイナミックな現象の解明を支援します。

ImarisVantageには、測定結果、測定対象または対象群の間の隠れた関係および関連性をより正確に把握するため、プロットデータ作成機能をカスタマイズ可能としました。多次元、多目的な画像の詳細分析の強力なツールとなります。

当社の技術用途のスペシャリストに問い合わせる


Trace Filaments

FilamentTracer is the most advanced software product for the automatic detection of neurons (dendritic trees, axons and spines), microtubules, and other filament-like structures in 2D, 3D and 4D.

When combined with ImarisTrack, detection of temporal changes in length and volume of developing spines and dendrites will help researchers understand alterations caused by developmental and environmental changes.

Contact Our Application Specialists
Trace Filaments

Analyse and Understand Cell Fate

ImarisLineage is the new module which builds on the functionality of the powerful and widely used ImarisTrack. ImarisLineage provides tools for accurate automated or manual tracking of dividing cells in 2D/3D time series.

ImarisLineage enables creation of an interactive lineage tree where the cell fate can be traced from one progenitor cell to the final generation.

Contact Our Application Specialists
Analyse and Understand Cell Fate
