物理科学および天文学用sCMOSカメラ

AndorのsCMOS(scientific CMOS)カメラシリーズは、高精度の定量的科学測定に最適な要件を満たす高度な性能を提供します。このマルチメガピクセルカメラは、物理科学と天文学の多くのアプリケーションで利点を提供し、ノイズ、ダイナミックレンジ、またはフレームレートを損なうことなく、広視野と高分解能を提供します。

NEW Balor – 天文学およびX線または中性子検出用の超大面積sCMOS

  • 大きなサンプルの解析および広範囲天空観測向けの16.9メガピクセル
  • 高速過渡研究および高速トモグラフィ向けのフルフレーム54fpsと18.5ms読み出し
  • 低ノイズ - 弱いシグナルや小さい物体の検出とより高速なサンプルスクリーニング時間
価格を問い合わせる Balor sCMOSの詳細

NEW Marana 4.2B-6 – ハイスピード裏面照射型sCMOS

  • 4.2メガピクセル、6.5µm画素サイズ、74fps(フルアレイ)
  • 95%のQEと低ノイズ真空冷却
  • 量子イメージングおよびハイパースペクトルイメージングに最適
価格を問い合わせる Marana sCMOSの詳細

物理科学アプリケーション用sCMOS

NEOと宇宙廃棄物

地球近傍天体(NEO)とは、軌道が地球の近傍を通過する小型の太陽系天体です。2018年3月現在、約18,000個の地球近傍小惑星が発見されており、そのうち直径1km以上あるものが887個あります。また大規模な被害をもたらすおそれのある、より小さい物体については、調査がはるかに不足しています。小惑星は太陽系外へ飛散するのが常ですが、残念なことに、新たに太陽系内に迷い込んでくる小惑星もあります。このため、NEOを使用した継続的な調査は天文分野としてなくてはならないものなのです。

軌道上デブリ、つまりスペースデブリは、古い人工衛星や使用済みのロケットなど、地球軌道上に存在する不要な人工物を意味します。約0.5インチ(1.27cm)幅のものまで、軌道上には約500,000個の「宇宙のごみ」があります。このうち直径が4インチ(10.1cm)以上ある物体は、約21,000個あります。

Andorの新しい Balor超大面積sCMOSとMarana裏面照射型sCMOSは、軌道上デブリおよびNEO追跡カメラ向けの優れたソリューションを提供します。天空のより広い範囲を調査するための広いFOVと高分解能、低ノイズ、および高QE感度によって、比較的小さい(そして暗い)物体でさえ高精度でデータキャプチャでき、高速フレームレートによって、動きの速い物体の時間的オーバーサンプリングが可能になります。

天文学の補償光学(波面センシング)

補償光学は、上層大気の揺らぎによって歪められた波面を、可変形鏡を使用してリアルタイムで補正することにより、地上望遠鏡の分解能を大幅に向上する確立された技術です。

Andor sCMOSを使用すると、波面センシングで必要な高速需要を満たし、数百fpsで閉ループフィードバックを提供できます。さらに、Andorの最新世代sCMOS物理科学プラットフォーム「Marana」は、情報を取得するとただちにリアルタイム解析のために画素行データを送信することによりAOセットアップでの通信遅延を最小限に抑えます。その結果、画像をカメラから出力する前に画像全体をあらかじめ構成する必要がなくなります。

粒子画像流速測定法(PIV)を使用した流体力学

粒子画像流速測定法(PIV)は、流れを視覚化する光学的手法で、流体の速度測定値や関連特性を取得するために研究分野や産業分野で使用されています。粒子のうち、近距離にある2つのものを「スナップショット」つまり画像として撮影し、相関アルゴリズムを利用して、2Dおよび3Dの動的流速マップを作成します。測定を成功させる鍵は、一般的に約数百ナノ秒から数マイクロ秒の十分にコントロールされた時間スケール内で粒子(または追加されたトレーサ粒子)からの散乱光の短パルスをキャプチャすることです。

一般的にPIVでは、トリガ機能に正確なタイミングスキームを提供する高感度検出器が必要です。

Andorは、グローバルシャッタスナップショット露光機能を提供するZyla 5.5およびNeo 5.5カメラの両方で、PIV用sCMOSソリューションを提供しています。また、レーザパルスに同期されるナノ秒ゲーティングを使用して背景光子の除去を可能とするiStar sCMOS (Intensified sCMOS)カメラも、PIVに使用できます。

動的X線イメージング

高分解能で、ハイコントラストな3D X線トモグラフィの再構成、および高速プロセスのリアルタイム撮像は、ビーム時間に制限されるシンクロトロンや、実験室ベースの高エネルギー源設備でますます重要性を増しており、物質科学、生物学と医学、エネルギー(燃料電池/バッテリー/エンジンなど)から流体力学にわたる広い分野で活用されています。

硬X線エネルギー範囲 - AndorのZyla(レンズまたはファイバカップリング)および大面積Balor(レンズカップリング)sCMOSプラットフォームは、低X線光子束アプリケーションと高X線光子束アプリケーションに加え、モジュール式インターフェイスに適した幅広いシンチレータと低エネルギーフィルタおよび低ノイズと最大kHzの高速フレームレートを同時に提供します。

新しい Balorの12µm、16メガピクセルマトリクスは、視野および空間分解能の点で優れた柔軟性を発揮し、様々なサンプル形状および解析手法(吸収/位相コントラスト、回折)に対応します。

Zylaは、シンチレータからの最も効率的な光子収集(最先端の光ファイバカップリングバージョン)、6.5µm画素の最高の空間分解能(レンズカップリングバージョン)でコンパクトなフォームファクターにより容易に組み合わせ可能です。

中性子ラジオグラフィとトモグラフィ

中性子イメージングは産業および科学の広い分野において重要であるだけでなく、高密度材料または高Z材料内の物体の内部構造と構成に関して詳細な情報を取得できます。中性子イメージングでは、指向性中性子ビームの散乱と吸収の両方による、サンプル構造の減衰差を利用します。中性子イメージングは、X線ラジオグラフィを補足する技術です。この技術は本質的に非破壊的でもあり、設計材料およびシステム(燃料電池、コンクリート、航空機やエンジンの部品)の研究、考古学的に重要な遺物、または地質学分野において効果的に利用されてきました。

AndorのレンズカップリングsCMOSポートフォリオは、従来のCCDベースの検出器では対応できない、より高速なフレームレートを必要とする、もしくは比較的高速な3Dトモグラフィ(または、3次元+時間の4D)を実行するためにさまざまなオプションを提供しています。

新しいBalorの12µm、16メガピクセルマトリクスの特長は、様々なサンプル形状の高速解析を可能にする独自開発の高感度広視野センサです。

Marana裏面照射型sCMOSの特長は、シンチレータからの光子収集を最大化する95%のQEや、燃料流量などの高速プロセスの高速トモグラフィサンプルスクリーニングとイメージングを目的とした4.2メガピクセルのアレイ読み取り機能(14ミリ秒まで高速化)です。

冷却原子とボースアインシュタイン凝縮

超低温物質は、この数十年間で、非常に活力に満ちた魅力のある研究分野へと成長を遂げました。最先端の世界的研究では、基礎物理学への理解が深まり、慣性誘導システム、原子時計、量子計算、暗号などの分野でのアプリケーションに役立っています。

Andor sCMOSカメラの高くそして幅広いQEプロファイルは、可視波長範囲やNIR波長範囲の広い範囲をカバーしています。これは、蛍光と吸収の両タイプのセットアップにおいて、超低温フェルミオンを670nm以上の波長で撮影するためにしばしば必要となります。UVに最適化されたMarana 4.2B-11では、マグネシウム(280nm)とカルシウム(397nm)の冷イオン研究向けに感度も強化されています。Marana 4.2B-6はフル16ビットで最大74fpsを提供し(ROI使用時はより高速)、量子ガスの高速動力学のイメージングで威力を発揮します。

量子光学

量子エンタングルメントは、離れた状態にあっても2つの素粒子に関係性が存在するときに発生します。そのため、1つの素粒子に対してなんらかの作用が行われると、もう一方の素粒子にも影響が出ます。量子エンタングルメントの理解は、量子計算と量子暗号という成長分野の基盤となります。

EMCCDは、その単一光子感度により、量子光学に関する実験で長年選ばれている検出器ですが、量子光学実験では高感度sCMOSカメラも活躍しています。実際、高感度sCMOSカメラは、量子ビット状態の撮像や基本概念全般の検証でますます利用されるようになると期待されています。

Andor sCMOSカメラは、広視野、高速、および高分解能とイメージインテンシファイアオプションを組み合わせ、単一もつれ光子、原子またはポラリトンが関わる実験を対象として、幅広く応用可能なソリューションを提供します。

太陽天文学

太陽は、人類にとって不可欠な光と熱を提供する最も重要な天体であり、太陽の仕組みについては実際のところほとんど分かっていません。太陽のフレアは、定期的に発生する現象で、これが発生すると、太陽大気上層で磁力線が再結合して、1,000,000°C超のプラズマを放出し、おなじみのオーロラを発生します。しかしながら、フレアはラジオブラックアウトも発生させ、飛行機や人工衛星の通信を中断させます。さらには、大陸規模で電力供給を停止させる可能性さえあります。

一方、過去には太陽の活動が低下する時期も複数回ありました。いわゆるマウンダー極小期は、そうした時期のひとつで、太陽の活動が前触れもなく低下したと思われています。この時期にはテムズ川も凍りつき、凍った川の上で定期的に市場が開催されるほどでした。また、低温のため、樹木の木質密度が非常に大きくなりました。すべてのストラディバリウスは、この時期の木で作られています。

このような極端な気候は、人類に非常に大きな影響を与える可能性があります。そのため、地球に最も近い恒星である太陽の基本的なプロセスを理解しようとすることは大変重要です。 Andorの新しい大判Balor sCMOSカメラを使用すると、かつてないほどの空間分解能と時間分解能で、太陽大気の観測に画期的な成果をもたらします。天文学者は、磁力線再結合などの動的な現象の微妙な動きを驚異的な精度で研究できます。また、フラックスロープや太陽の黒点全体をモザイク化なしで、表示できるフォーマット容量も備えています。

あらゆるニーズにsCMOSソリューションを提供

Andorは、幅広い範囲の性能属性を網羅する包括的なsCMOSカメラを提供しています。広視野、最高のsCMOS感度、最速のスピード、高分解能、ナノ秒シャッタ、X線または中性子検出のいずれが必要なアプリケーションでも、さらにはコンパクトな軽量設計が必要な場合であっても、最適なソリューションをご案内します。

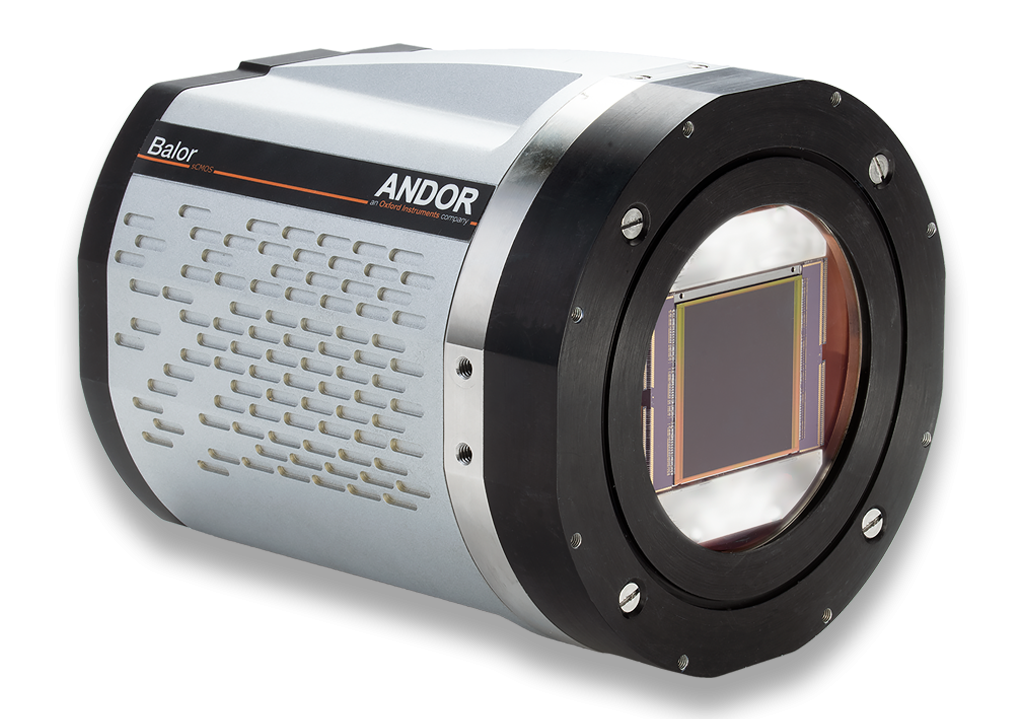

Balor sCMOS

Balor sCMOS

非常に広い視野と高速読み出し
  • 16.9 MPと12µm画素 - 天空のより広い範囲を調査
  • ミリ秒から数十秒までの変動を測定
  • 軌道上デブリ、太陽、太陽系外惑星、間接X線/中性子トモグラフィ
価格を問い合わせる
Marana sCMOS

Marana 4.2B-11

裏面照射型QEと広い視野
  • 4.2メガピクセルと11µm画素 - 広いFOV
  • 95%のQEと-45°Cの真空冷却
  • 高速天文学、シャッタフリー、UVアプリケーション
仕様書 価格を問い合わせる
Marana sCMOS

Marana 4.2B-6

裏面照射型QEと最速のスピード
  • 74fpsで4.2メガピクセル、6.5µm画素
  • 95%のQEと-45°Cの真空冷却
  • 量子ガス、ラッキーイメージング、高速分光
仕様書 価格を問い合わせる
Zyla 4.2 PLUS

Zyla 4.2 PLUS

優れた感度とスピードを兼ね備える
  • 4.2メガピクセルと6.5µm画素
  • 82%のQEと100fps
  • 量子ガス、波面センサ、高速分光
仕様書 価格を問い合わせる
Zyla 5.5 sCMOS

Zyla 5.5 sCMOS

究極の価格性能比の「主力」sCMOS
  • 5.5メガピクセルと6.5µm画素
  • 64%のQEと9e-の読み取りノイズ
  • グローバル(スナップショット)モードとローリングシャッタモード搭載
仕様書 価格を問い合わせる
Neo 5.5 sCMOS

Neo 5.5 sCMOS

究極のノイズ抑制 - 長時間露光
  • -40°Cの真空冷却:暗電流0.007e-
  • 振動をなくすセットアップ
  • グローバル(スナップショット)モードと巻き上げシャッタモード搭載
仕様書 価格を問い合わせる

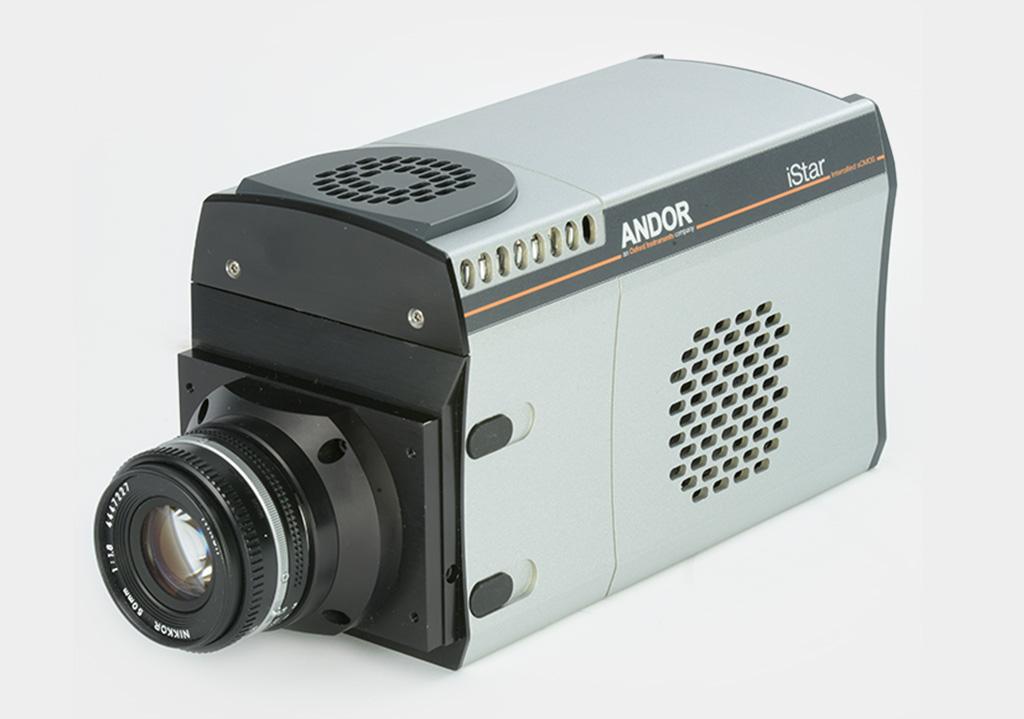

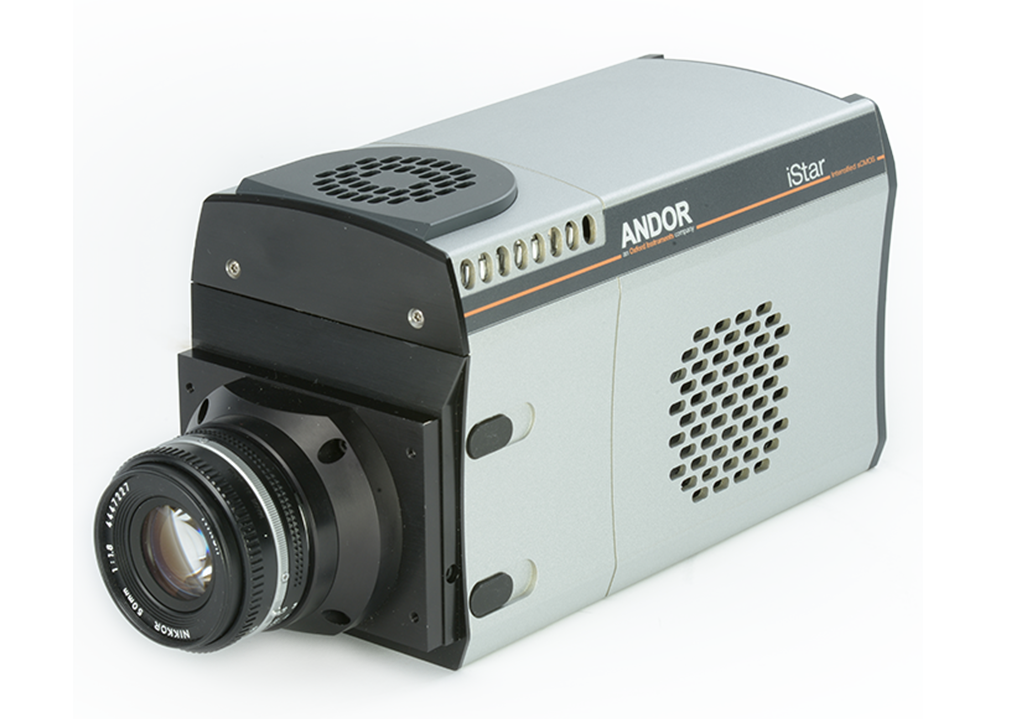

iStar sCMOS

iStar sCMOS

ナノ秒ゲートイメージング/分光
  • <2nsの高速ゲーティングと50fps
  • 5.5メガピクセルと高QEフォトカソード
  • プラズマ、フロー解析/燃焼、TR蛍光
仕様書 価格を問い合わせる

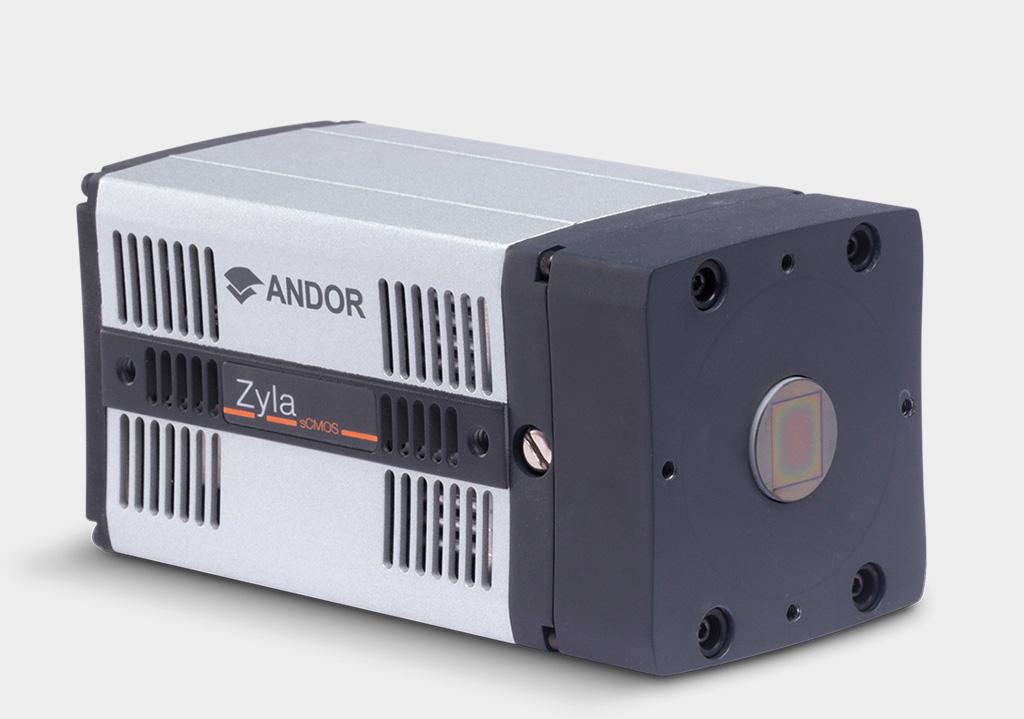

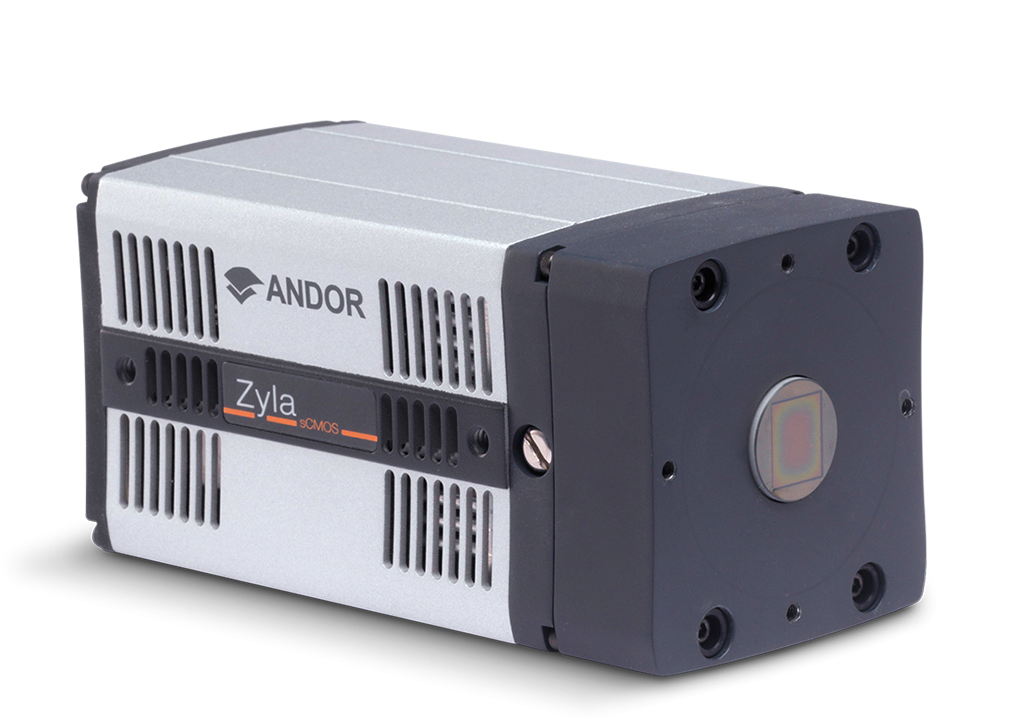

Zyla-HF sCMOS

Zyla-HF sCMOS

高速X線 イメージングと分光
  • 高スループットの光ファイバカップリング
  • 50fpsで5.5メガピクセル
  • X線/中性子トモグラフィ、X線回折
仕様書 価格を問い合わせる

最高のsCMOS感度

Maranaの各モデルは、最大95%のQEを持つ裏面照射型sCMOSセンサを搭載しています。このカメラはセンサーのノイズを最小限に抑えるために、他社には類を見ない真空冷却技術を採用しています。Marana 4.2B-11モデルの特長は、微弱光アプリケーションでも光子を最大限キャプチャするために最適なピクセルサイズ11µmの大きい画素を採用しています。

微光条件での信号対ノイズ比の比較(100µm2センサ面積あたり10個の入射フォトン)- まったく同じ微弱入射光条件下では、背面照射型で画素サイズが大きいMarana 4.2B-11が、高いS/N比を示します。

最高のsCMOS視野

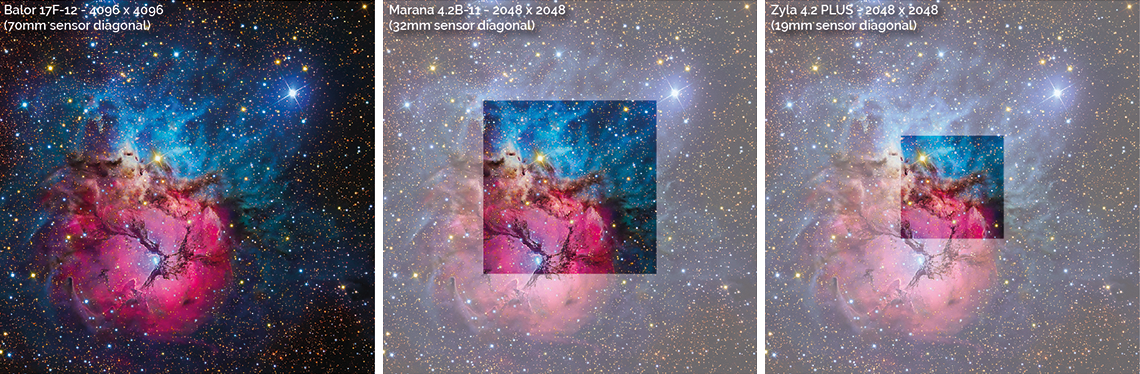

主力製品であるBalor 17F-12カメラは、市販されている中で最も視野が広いsCMOSソリューションを提供します。4128 (W) x 4104 (H)のアレイ対角が70mmの超大型センサは、高分解能で太陽の黒点全体を動的に撮像できるなど、軌道上デブリの追跡や太陽天文学をはじめとする条件の厳しい「動的な」天文学アプリケーションに最適です。また、補償光学で利用できるよりはるかに広い視野での大気凍結手法(スペックル/ラッキーイメージング)にも最適です。

地球近傍小惑星検出のように、広視野で絶対最大感度が必要な場合、Marana 4.2B裏面照射型sCMOSカメラは独自の技術手法で2048 x 2048アレイ全体を使用可能にし、32mmのセンサ対角を実現します。

拡張ダイナミックレンジ向けsCMOSソリューション

Andor sCMOSカメラはそれぞれ16ビットデータレンジでサポートされる拡張ダイナミックレンジ機能を提供しています。革新的な「マルチアンプ」センサアーキテクチャを活用することで、最大ピクセルウェル深度と最小のノイズを同時に利用し、1つのスナップで非常に弱い信号領域と比較的明るい信号領域を確実に定量化することができます。物理科学では、高ダイナミックレンジの性能が天体測光などの無数の測定を可能とします。

モデル ウェル深度(e-) ダイナミックレンジ
Marana 4.2B-11 85,000 53,000:1
Marana 4.2B-6 55,000 34,375:1
Balor 17F-12 80,000 27,586:1
Zyla 4.2 PLUS 30,000 33,000:1
Zyla 5.5 30,000 33,000:1
Neo 5.5 30,000 33,000:1

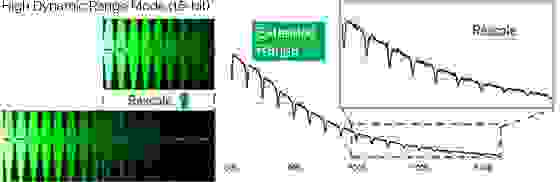

測定値は、ノイズレベル検出限界からフルピクセルウェル深度までの信号強度を正確に定量化できる拡張ダイナミックレンジモードで、Marana 4.2B-11を使用して高ダイナミックレンジテストチャートから取得しました。

さらに、クラス最高の定量化精度を実現するため、Andorはカメラヘッド内に強化されたインテリジェンス機能を導入し、市場をリードする>99.7%の線形性を提供しています。

モデルオプション

以下に示されている当社選り抜きのsCMOSカメラをご覧ください。ドロップダウンメニューを使用して、お客様のアプリケーションに適したカメラを見つけることができます。

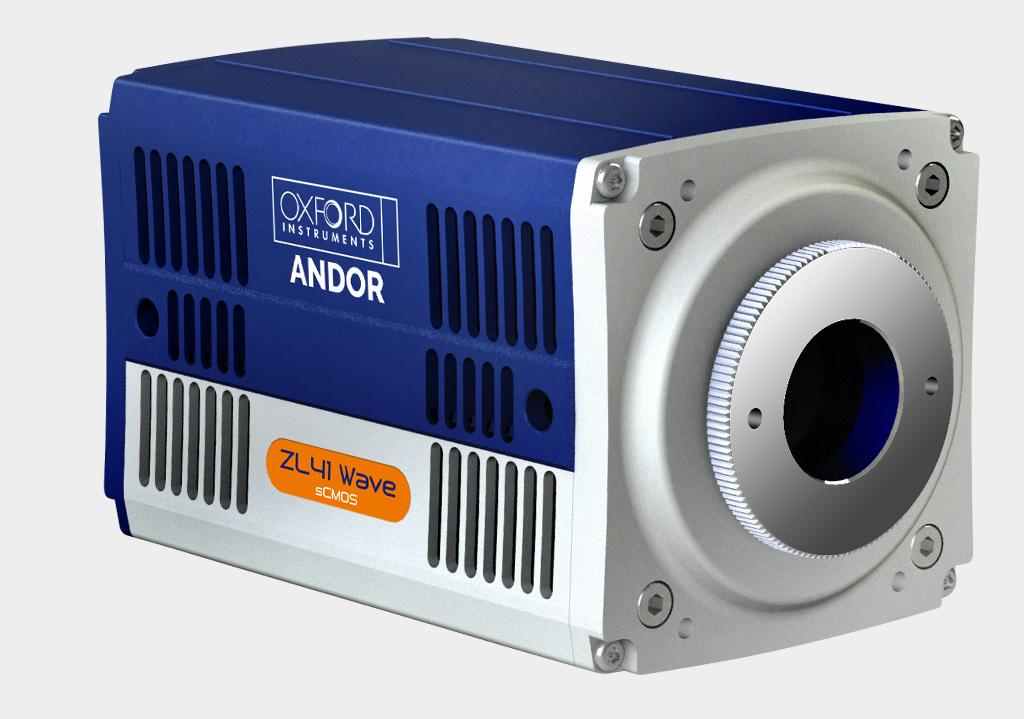

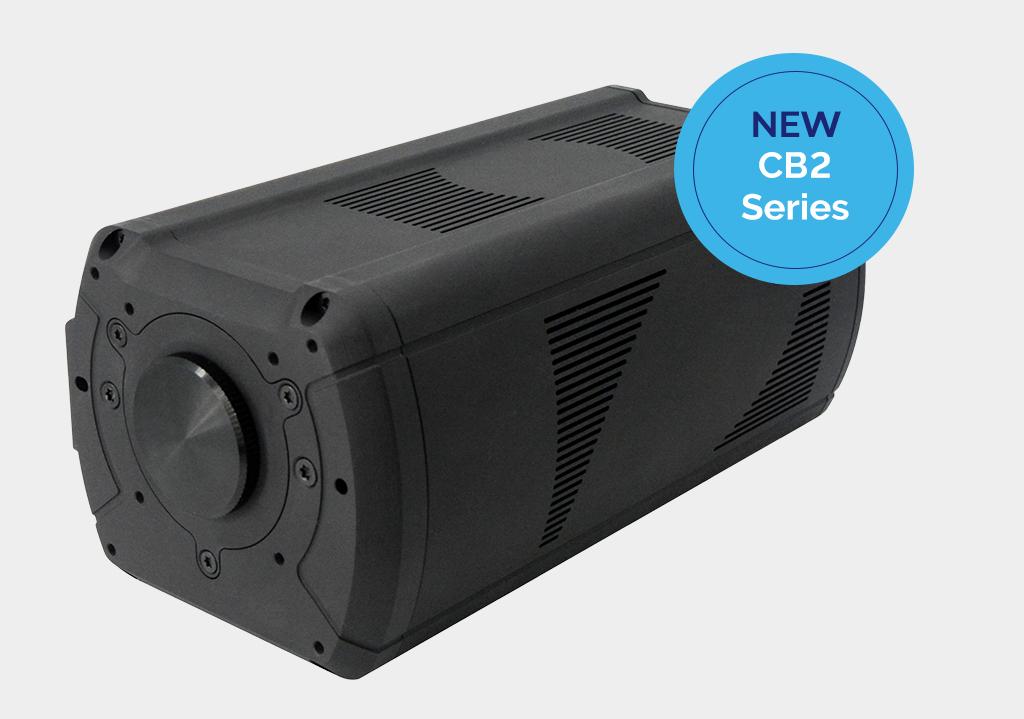

モデル Marana ZL41 Wave iStar Zyla HF CB2 High res CB2 High speed CB2 UV
センサフォーマット 2048 x 2048 2048 x 2048
2560 x 2160
2560 x 2160 2560 x 2160 5328 x 4608 3216 x 2232
1608 x 1104
816 x 624
2848 x 2848
センサ対角 (mm) 31.9 18.8 - 31.9 Ǿ18/25mm インテンシファイア 21.8 19.3 17.6 | 17.6 | 9.2
7.1 | 1.7 | 0.5 MP
11.2
画素サイズ (µm) 6.5 - 11 6.5 6.5 6.5 2.74
5.48 with 2x2 on-chip binning
9 for CB2 0.5F & CB2 1.7F
4.5 and 9 with 2x2 on-chip binning for CB2 7.1F
2.74
5.48 with 2x2 on-chip binning
最大QE (%) 95 64 - 82 最大50%(Gen3インテンシファイア) 64 74 74 >50 at 300nm (UV) & >70 at 500nm (visible)
QEプロファイルオプション BV, BU FI インテンシファイアによる FI なし なし なし
冷却 (°C) -45 -5 0 -5 -5 (air)
-40 (liquid - water 5°C)
-5 (air)
-40 (liquid - water 5°C)
-5 (air)
-40 (liquid - water 5°C)
露出(シャッタ)モード ローリング ローリングとグローバル グローバル ローリングとグローバル グローバル グローバル グローバル
最大フレームレート(fps、フルフレーム) 48 - 135 100 (CameraLink)
40 - 53 (USB 3.0)
50 100 (CameraLink)
40 (USB 3.0)
106 (CXP)
48 (GigE) (8-bit)
207 | 662 | 1594 (CXP)
169 | 662 | 1564 (GigE) (8-bit)
194 (CXP)
140 (GigE) (8-bit)
読み取りノイズ中央値 (e-) 1.0 - 1.6 0.9 (ローリング)
2.3 (グローバル)
2.3 (< 1 with Gain) 0.9 (ローリング)
2.3 (グローバル)
1.4 e- 1.4 | 2.6 | 2.6
7.1 | 1.7 | 0.5 MP
1.6
ピクセルウェル深度 (e-) 55,000 - 85,000 30,000 30,000 30,000 9,500 23,000
94,000
94,000
9,200
高速シャッタ機能 なし なし あり (2ns未満) なし なし なし なし
間接X線および中性子検出 レンズカップリング レンズカップリング なし 光ファイバカップリング レンズカップリング レンズカップリング レンズカップリング
インタフェース USB 3.0
(4レーンCXP-6)
USB 3.0
Camera Link
USB 3.0 USB 3.0
Camera Link
CoaXPress 2.0 / High speed SFP+ 10 GigE interface with Ethernet or Fiber CoaXPress 2.0 / High speed SFP+ 10 GigE interface with Ethernet or Fiber CoaXPress 2.0 / High speed SFP+ 10 GigE interface with Ethernet or Fiber
詳細はこちら Specifications Specifications Specifications Specifications Specifications Specifications Specifications
お問い合わせ Get Pricing Get Pricing Get Pricing Get Pricing Get Pricing Get Pricing Get Pricing
