Andorの高速、高感度sCMOSカメラ

AndorのScientific CMOS（sCMOS）カメラシリーズは、忠実で定量的な科学分野の計測に理想的なパフォーマンスを提供します。生命科学および物理科学の幅広い分野で、ノイズやダイナミックレンジ、フレームレートを確保しながら、広い視界と高い解像度を可能にします。

NEW Sona & Marana - 背面照射型sCMOSカメラ

背面照射型95% QE
最高4.2メガピクセル
45 °C冷却–最高感度
顕微鏡–広範囲の細胞をキャプチャ
顕微鏡–光毒症を最小限に
天文学–NEO探知、掩蔽、太陽系外惑星

生物科学用sCMOS

細胞運動

細胞極性、接着および細胞膜に生じる波打ち構造は、軸索誘導、組織再生および形態形成を含む複雑なプロセスにとって重要な現象のほんの一握りです。単一細胞の視覚化のレベルでは、細胞運動性は転移性の癌変化の間の無秩序な細胞増殖および増殖の背後にあるメカニズムを含む研究の広い領域を包括しています。

私たちには、関連する光毒性損傷と蛍光体の光退色の両方を最小限に抑えることにより、潜在的なメカニズムが生きている細胞内にできるだけ長く保存されるように、高解像度と感度で移動する細胞の細胞骨格動態および膜形態を視覚化する手助けができます。

Andor sCMOSシリーズは運動性細胞標本の大きな視界、高解像度、高フレームレートのイメージングといった要求に応えるカメラを取り揃えています。

Dual Labelled Muscle Cell. Two fluorescent wavelengths were captured simultaneously using TuCam and two Neo sCMOS Courtesy of Ulrike Engel, Nikon Imaging Centre, Heidelberg

発生生物学

イメージングは、細胞、組織、器官の発達を観察して生物の寿命を通して追跡するための手段となってきました。ゼブラフィッシュとカエノラブディティス・エレガンスを含む十分に確立されたモデル生物の全胚および全身イメージングは、神経回路における神経インパルス伝播や心臓モデルにおける心室ペースメーカーの様々な相互接続された機能ネットワークを理解するのに役立っています。

この分野の多くの実験には、シームレスなイメージングによって複雑な光学システムを拡張することができる高性能sCMOSカメラが求められます。

Andor sCMOSカメラは、ライトシート顕微鏡技術を利用して発生標本の研究に必要な高速なフレームレートと大きな視界を提供し、また胚シグナル伝達における高速イオン蛍光測定にも適しています。

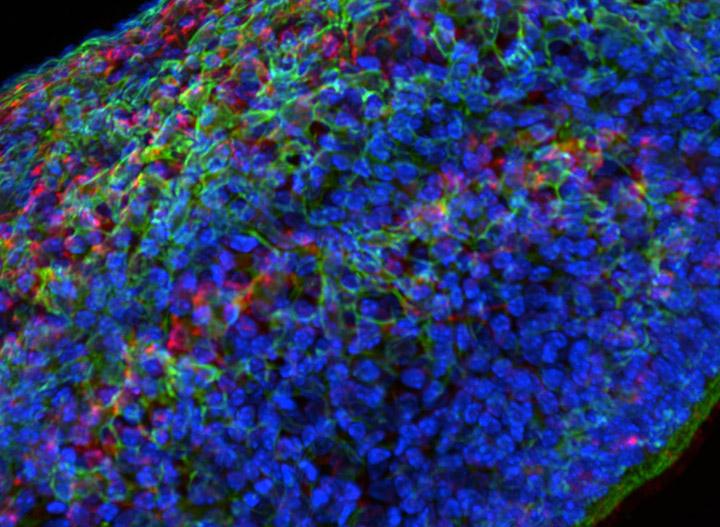

A developing zebrafish embryo imaged from 4 to 18 hours post fertilization where each cell nucleus is labelled with Courtesy of Gopi Shah‚ MPI-CBG, Dresden

形質膜

形質膜に関連する現象の分析は、細胞接着、細胞間コミュニケーション、シグナル伝達ならびに細胞運命の分化を含む多数の生物学的モデルにとって極めて重要です。

形質膜は多くの方法でイメージングすることができ、そのうちのいくつかは脂溶性または膜電位感受性色素による膜の直接標識を含むことがあります。忙しくて非常に繊細な細胞のこの部分のイメージングは至難の業で、プロセスでそれを損なうことなく細胞膜の複数の機能を解明するための精緻なイメージング手段が必要です。

形質膜の素早い変成は、2.0〜4.2メガピクセルの解像度と最大95％のピークQEを誇る精密なAndor sCMOSカメラ1台でイメージングすることができ、TIRF 顕微鏡に特有の低照度条件に完璧に適しています。

細胞内輸送

分子の移動を可能にするメカニズムがなければ、細胞の細かく調整された機構は即座に停止します。したがって、エンドソーム・サイクリング、ゴルジ小胞経路、軸索輸送、ホルモン放出またはシナプス小胞プール補充の研究には、迅速かつ高感度のイメージングが重要になります。

AndorのsCMOSカメラは長年にわたり、細胞内輸送のイメージングに関する実験のための理想の検出器となってきました。これらカメラはその大きなFOV、解像度、速度により、細胞の輸送とコミュニケーション・ネットワーク内で発生する複雑な事象や依存関係を追跡するのに最適です。

オルガノイド

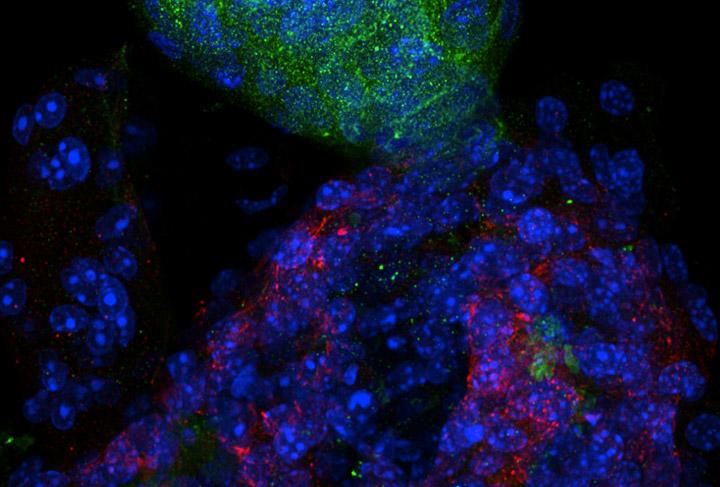

3次元（3D）オルガノイドは生きた患者から採取された多能性幹細胞から抽出され、自然の器官よりもはるかに単純な環境で複数の仮説を検証するために使用できるモデルシステムを作り出すことができます。

例えば、癌発生を開始することが知られている特定の重要な突然変異は遺伝子編集によって導き出され、発癌経路におけるそれらの全体的な影響に関して検証することができます。オルガノイド内でのそのような遺伝子編集のイメージングによって、癌発生に必要な遺伝子変異の数を知ることができます。

Andor sCMOSカメラを使用（スピンディスク共焦点技術による補完が理想）すると、3D +時間領域にわたってオルガノイド標本の優れたイメージングが実現できます。

ゲノム編集

近年はCrispr-CAS9システムに関連する研究数が徐々に増加してきました。この新しい汎用ツールはDNA編集のために非常に高い精度で使用されており、いくつものアプリケーションが恩恵を受けています。使うサンプルとラベルの種類によって、このタイプのイメージングでは、非常に低い光信号に対して比類ない感度を持つiXon EMCCDカメラが必要となる場合があります。

しかし、より明るく標識化されたCrispr-Cas9構成の場合、低ノイズ、高QEの Andor sCMOSカメラの登場は、標識化されたDNA / RNAまたは既存の遺伝情報の鎖切断および改変に関する関連タンパク質によって放出される光の迅速かつ高感度な検出のための理想的なツールとなります。

神経生理学

神経相関のイメージングは、カエノラブディティス・エレガンスとショウジョウバエを含むモデル生物で行われた研究によって十分に確立されています。これら生物で行われた実験と、全細胞標識と全生体イメージングとの組み合わせは、特定の分子回路をその生物全体の常動行動に結びつける貴重な洞察をもたらしました。

光遺伝学、光刺激および旧来の蛍光標識技術を組み合わせることにより、以前は不可能だった細胞と組織の可視化が可能になりました。速くて精緻なsCMOSカメラは、急速に動き回る生物の大量のニューロン発火グループの画像を提供し、行動の背後にある回路の解読に役立ちます。

物理科学用sCMOS

NEOと宇宙デブリ

地球近傍天体（NEO）とは、軌道が地球に近接するあらゆる小さな太陽系の物体です。2018年3月現在、約18,000の近地球小惑星が発見されており、そのうち887が1km以上の大きさです。小規模な物体の場合、その一覧は非常に不透明で、大規模な災害に繋がる可能性もあります。小惑星は絶えずこの太陽系から消えていきますが、残念ながら新しい小惑星が入ってきます！したがってNEO調査は天文学における継続的な領域として必要不可欠です。

宇宙デブリは、古い衛星や使用済ロケットなど、地球軌道上に存在するいらなくなった人工物の塊です。最小約0.5インチ（1.27センチ）の約500,000個の宇宙ゴミが軌道上にあります。これらのうち、約21,000個の物体が直径4インチ（10.1cm）よりも大きいものです。

Andor sCMOSカメラのシリーズは、NEOや宇宙ゴミ追跡カメラとして機能するための完全な装備を提供しています。大きなFOV、高解像度、高速フレームレート、低ノイズ、高QE感度が、比較的小さい（そして暗い）物体でも高質なデータキャプチャを可能にします。

天文学における適応光学（波面検出）

Adaptive Opticsは、大気中の乱気流によって歪んだ波面をリアルタイムで補正するために変形可能ミラーを使用する確立された技術であり、地上望遠鏡からかなりの解像度向上を実現します。

Andor sCMOSは、波面検出に必要な高速要求に対応し、数百フレーム/秒の閉ループフィードバックを提供します。さらに、Andorの最新世代のsCMOS物理科学プラットフォームMaranaは、情報が利用可能になると直ちにリアルタイム解析のためにピクセル行データを送信することで、AOセットアップのレイテンシを最小限に抑えるように設計されているため、画像全体を最初に組み立てる必要はありませんそれがカメラを離れる前に。

Particle Imaging Velocimetry（PIV）を用いた流体力学

Particle Imaging Velocimetry（PIV）は、流体の速度測定および関連する特性を得るために、研究および産業で使用される流動視覚化の光学的方法である。密接に離れた2つのイメージまたは＆lsquo;スナップショット＆rsquo;相関アルゴリズムを使用して、2Dおよび3Dダイナミックフローマップを構築することが可能です。成功した測定の鍵は、よく制御されたタイムスケール内の数十ナノ秒〜数マイクロ秒のオーダーで、種（またはそれに加えられたトレーサー）からの散乱光の短いパルスを捕捉することである。

一般に、PIVには、トリガ機能の点で正確なタイミング方式を提供する高感度検出器が必要です。

Andorは、グローバルなシャッタースナップショット露出機能を提供するZyla 5.5カメラとNeo 5.5カメラの両方で、PIV用のsCMOSソリューションを提供しています。また、iStar sCMOSを強化したsCMOSカメラをPIVに使用することができ、レーザーパルスに同期したナノ秒露光ゲーティングの使用によりバックグラウンド光子の拒否を強化します。

Zyla HFを用いたダイナミックX線イメージング

X線イメージングの分野では、X線トモグラフィーでの高解像度3D再構成の迅速な生成や、エンジニアドマテリアルズ研究における高速プロセスのリアルタイムイメージングを可能にするなど、毎秒複数の画像を取得する必要性がますます高まっています。

Andorは、Zyla-HF [Link to Zyla-HF page]間接検出カメラで高速X線イメージングのソリューションを提供し、5.5メガピクセルの解像度で最大100 fpsを実現します。 Zyla-HFの優れた設計は、最先端の単一光ファイバプレートボンディングに関連して、最高の透過率と空間分解能を実現します。また、非常に高速なフレームレート、超低ノイズ性能、 sCMOS技術の展望。

シンチレータやベリリウムフィルタの統合に適したコンパクトなフォーマット、複数のマウントポイント、モジュラ入力構成により、実験室のセットアップやインテグレータ（OEM）システムへの組み込みが容易になります。

中性子線造影および断層撮影

中性子イメージングは、幅広い産業上および科学上の重要性を有し、対象物の内部構造および組成に関する詳細な情報を提供することができる。中性子イメージングの原理は、それが通過する物質による方向性中性子ビームの散乱と吸収の両方による減衰に基づいている。異なる材料は中性子を減衰させる能力が異なるので、組成と構造の両方を調べることができる。この技術は本質的に非破壊的であり、考古学的意義のアーチファクトに効果的に適用されている。

従来、CCDは中性子断層撮影のためのイメージングカメラとして使用されてきましたが、これはリアルタイムでダイナミックプロセスを測定するための限界を提示します。より速いフレーミング要求、またはより速い3Dトモグラフィー（または4D：3D +時間）を実行するために、AndorのsCMOSポートフォリオはすばらしいオプションを提供します。 32mmセンサー、95％QE、最大48fpsのフレームレートを備えたMarana 4.2B-11背面照光式sCMOSは理想的なソリューションです。

冷却原子とボース＝アインシュタイン凝縮

過去数十年の間に、超冷却物質は非常にダイナミックで魅力的な研究分野になりました。世界中での研究は、慣性誘導システム、原子時計、量子コンピューティング、暗号など、基礎となる物理学の高い理解を深めています。

Andor sCMOSカメラの高くて大きいQE性能は、670 nm以上の波長で超冷却フェルミオンをイメージングするために必要となることが多い可視/近赤外波長範囲の優れたカバレッジを提供します。これには、強磁性、高温半導体、強相関物質のより基本的な特性を、蛍光および吸収型設定の両方で研究することも含まれます。

量子光学

量子もつれは、たとえ離れていても二つの粒子が繋がっている場合に発生するので、一つの粒子に実行された作用が他の粒子にも影響を与えます。量子もつれの理解は、発展し続ける量子コンピューティングと量子暗号の分野の基礎をなします。

単一光子感度のおかげでEMCCDは量子光学関連の実験で長年使われてきた検出器ですが、高感度sCMOSカメラも量子光学実験で使われることがあります。実際、量子ビット状態のイメージングと基本コンセプトの一般的な検証用にますます普及して、この業界での商業的成功が期待されています。

Andor sCMOSカメラは、大きな視界、高速度、高解像度、画像増強器オプションを組み合わせることができ、光子、原子、ポラリトンを伴う実験に適したソリューションを提供します。

全てのニーズに対応したソリューション

Andorは、幅広い性能属性を包括するsCMOSカメラの完全な範囲を提供しています。あなたのライフサイエンスや物理科学のアプリケーションが、視野の広い視野、究極のsCMOS感度、高速性能、高解像度、またはコンパクトで軽量なOEM設計を必要とする場合でも、最適なソリューションに導くことができます。

Sona

顕微鏡用の究極感度：95% QE & -45 °C冷却
大きな視界で細胞をキャプチャ
複数の顕微鏡対物レンズ倍率およびポートに適応可能

仕様書を見る

Marana

物理科学用の究極感度：95% QE & -45 °C冷却
天文学用の大きな視界
追加のUV最適化 - 266 nmおよび355 nm

仕様書を見る

Zyla 4.2 PLUS

超高感度と速度：82% QE & 100 fps
60x と 40xに最適
生命科学および物理科学のアプリケーションに適しています

仕様書を見る(Life Science)

仕様書を見る(Physical Science)

Zyla 5.5 sCMOS

コスパ最高の主力製品：60% QE & 100 fps
5.5 MP：22mmのCマウントポートに最適
生命科学および物理科学のアプリケーションに適しています

仕様書を見る(Life Science)

仕様書を見る(Physical Science)

Neo 5.5 sCMOS

深冷、5.5メガピクセルのソリューション：60％のQEおよび-40℃の冷却
グローバルおよびローリングシャッターモードが利用可能
生命科学および物理科学のアプリケーションに適しています

仕様書を見る

超高感度sCMOS

新型の SonaとMaranaカメラにはそれぞれ最大95％QEの背面照射型sCMOSセンサーが搭載されており、11μmピクセルと合わせて暗い状態での光子捕捉に適しています。

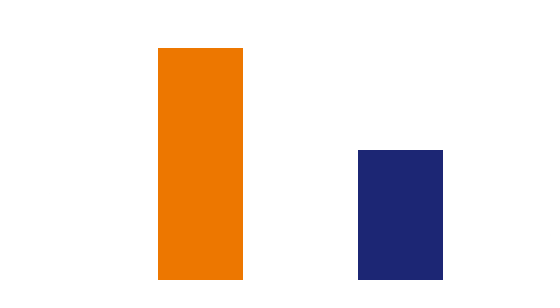

<低照度条件下（100μm2のセンサー面積当たり10個の入射光子）でのSN比―低照度光学条件での背面照射大ピクセル型Sona 4.2Bは、光子捕捉とSN比の最大化に適しています。

究極視界のsCMOS

旗艦モデルの背面照射型カメラSona 4.2BとMarana 4.2Bは、2048 x 2048アレイ全体に効果的にアクセスするために独特な技術アプローチを採用しており、32mmのセンサー対角長を誇ります：

例えば地球近くの物体や宇宙デブリなど、空のより大きな部分の追跡が可能で、天文学に理想的です。
顕微鏡にもってこいで、最適な鮮明度（適切な倍率と合わせて）で可能な限り最大の細胞の視界をキャプチャします。

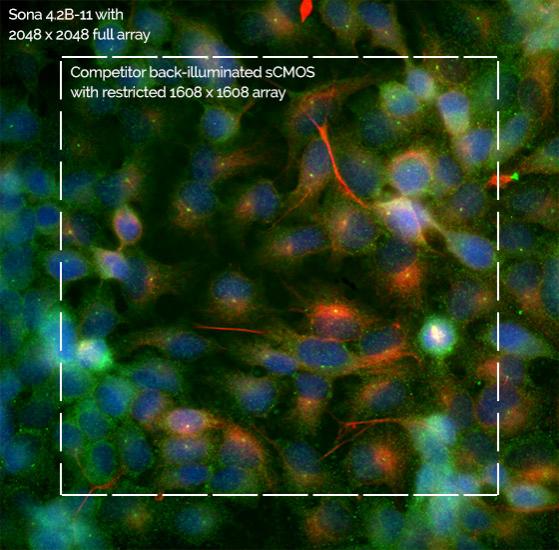

顕微鏡視界における優位性：2048 x 2048アレイを備えたSona 4.2Bは、1608 x 1608アレイを有する競合機種の背面照射sCMOSカメラよりも63％大きな視界を有しています。NyQuistの解像度を維持しながら、2048×2048のフルアレイにアクセスするのに60ｘの対物レンズと追加カプラ*を使用しています。

*Andorは拡大カメラカプラを提供しています。

高速イメージング用sCMOSソリューション

sCMOS技術は、高度に並列なピクセル読み出しに基づいており、非常に低ノイズを維持しながら、高いフレームレートと高解像度を組み合わせるように設計されています。

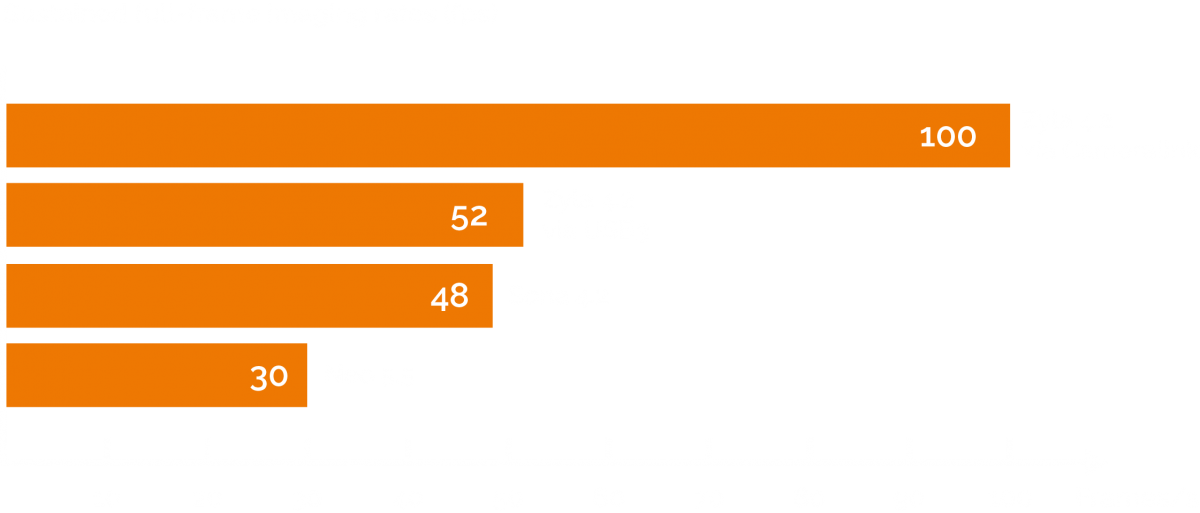

SonaとMaranaの背面照明カメラは、それぞれ12ビットのブースト速度モードを備えています。しかし、Zylaモデルは、可能な限り低いノイズと最大のダイナミックレンジを維持しながら、高速プロセスに続く究極のソリューションです。

sCMOS Solutions for Extended Dynamic Range

Andor sCMOSカメラには、それぞれ16ビットのデータ範囲による拡張ダイナミックレンジ機能が備わっています。革新的な「デュアルアンプ」のセンサー・アーキテクチャを利用することで、最大のピクセル奥行きと同時に最小のノイズをも捉えることができ、極めて弱く、加えて比較的明るい信号領域も一度に定量化することができます。

生物学では、この機能はニューロンなどの多くの困難なサンプルの画像化と定量化に役立ちます。
物理科学では、高いダイナミックレンジ能力は天文測光など様々な種類の測定に不可欠です。

All Andor sCMOS cameras offer a 16-bit Extended Dynamic range capability, therefore can capture both low and high signal detail with a single capture.

モデル	ウェル深度(e-)	ダイナミックレンジ
Sona 4.2B and 2.0B	85,000	53,000:1
Marana 4.2B	85,000	53,000:1
Zyla 4.2 PLUS	30,000	33,000:1
Zyla 5.5	30,000	33,000:1
Neo 5.5	30,000	33,000:1

さらに、クラス最高の定量精度を達成するために、Andorは強化オンヘッド・インテリジェンスを実装して、99.8％を超える業界トップの直線性を実現しました。

モデルオプション

画像ギャラリー

このウエブサイトは、ミラマー・コミュニケーション Ltd

	背面照射			表面照射
モデル	Sona 4.2B-11	Sona 2.0B-11	Marana 4.2B-11	Zyla 4.2 PLUS	Zyla 5.5	Neo 5.5
センサー・フォーマット	2048 x 2048	1410 x 1410	2048 x 2048	2048 x 2048	2560 x 2160	2560 x 2160
センサー対角長(mm)	31.9	21.9	31.9	18.8	21.8	21.8
ピクセルサイズ(µm)	11	11	11	6.5	6.5	6.5
最大QE(%)	95	95	95	82	60	60
QE分析結果オプション	BV	BV	BV, BU	FI	FI	FI
冷却(°C)	-45	-45	-45	-5	-5	-40
露出（シャッター）モードローリングローリングとグローバル	Rolling	Rolling	Rolling	Rolling	Rolling and Global	Rolling and Global
最高フレームレート（フレーム毎秒、フルアレイ）	48	70	48	100 (CameraLink) 53 (USB 3.0)	100 (CameraLink) 40 (USB 3.0)	30
読み込みノイズ中央値(e-)	1.6	1.6	1.6	0.9	0.9 (rolling) 2.3 (global)	1.0 (rolling) 2.3 (global)
ピクセルウェル深度(e-)	85,000	85,000	85,000	30,000	30,000	30,000
インターフェイス	USB 3.0	USB 3.0	USB 3.0	USB 3.0 Camera Link (10T)	USB 3.0 Camera Link (10T)	Camera Link (3T)
さらに詳しく	Specifications	Specifications	Specifications	Specifications	Specifications	Specifications
