物理科学用 EMCCD カメラ

単一光子感応型 EMCCD カメラにより、Andor は、あらゆる重要な性能仕様およびパラメータにおいて、超高感度 EMCCD 技術から最高の性能を引き出すように特別に設計された、専用で真にハイエンドでありながら、入手しやすい科学用カメラプラットフォームを提供しています。

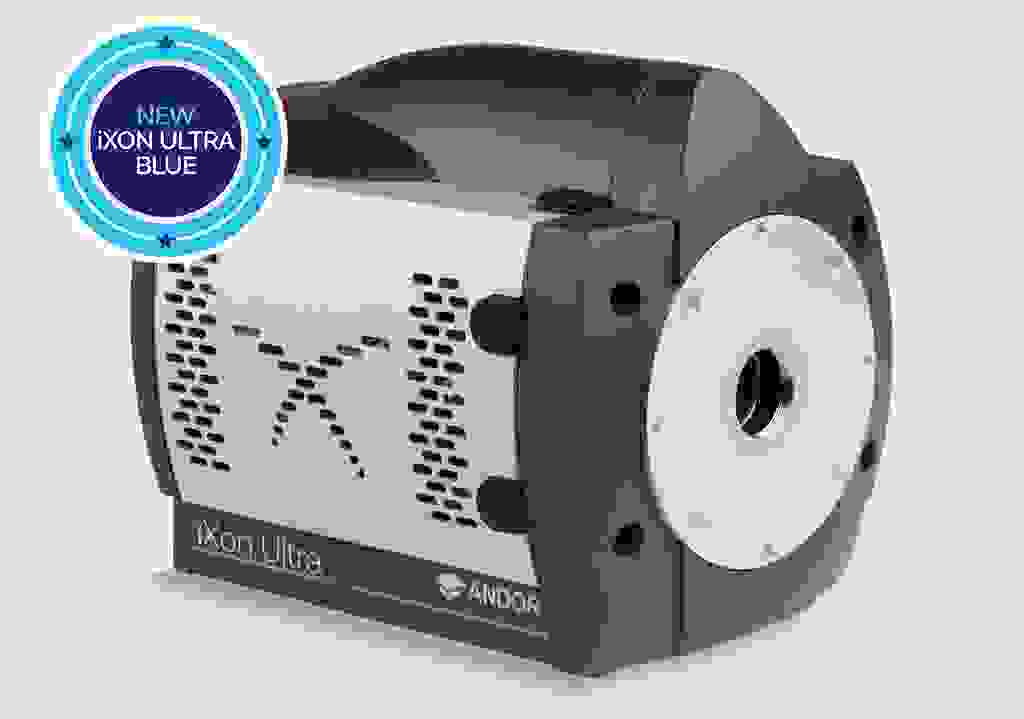

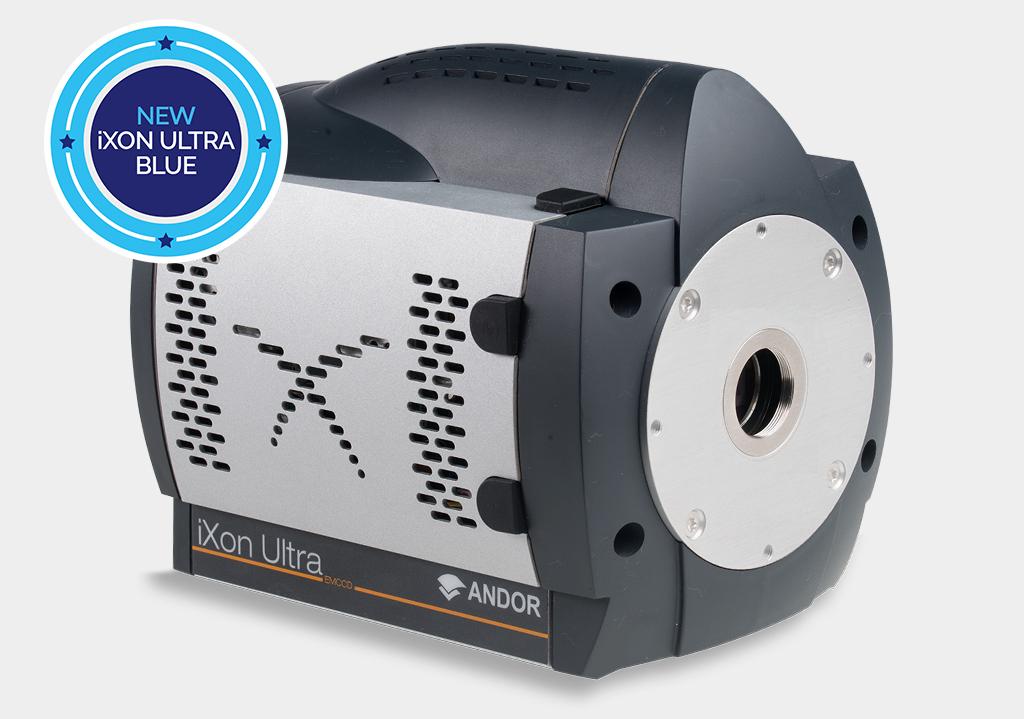

新しいiXon Ultra Blue | 青色および近紫外検出用として世界最高の感度を誇るカメラ。

単一光子感度
バックイルミネーション > 95% QE
広帯域波長対応：UVからNIR
-100°Cまでの冷却で暗電流ノイズを最小化
高速フレームレート - 26 fpsから2067 fps

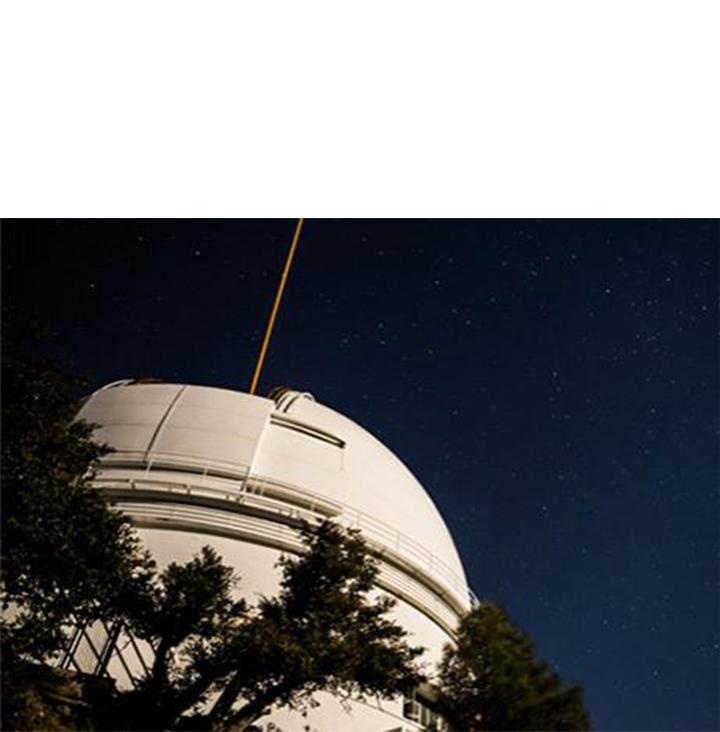

量子イメージングと高フレームレート天文学

お見積りお問い合わせ

EMCCD カメラモデルオプション

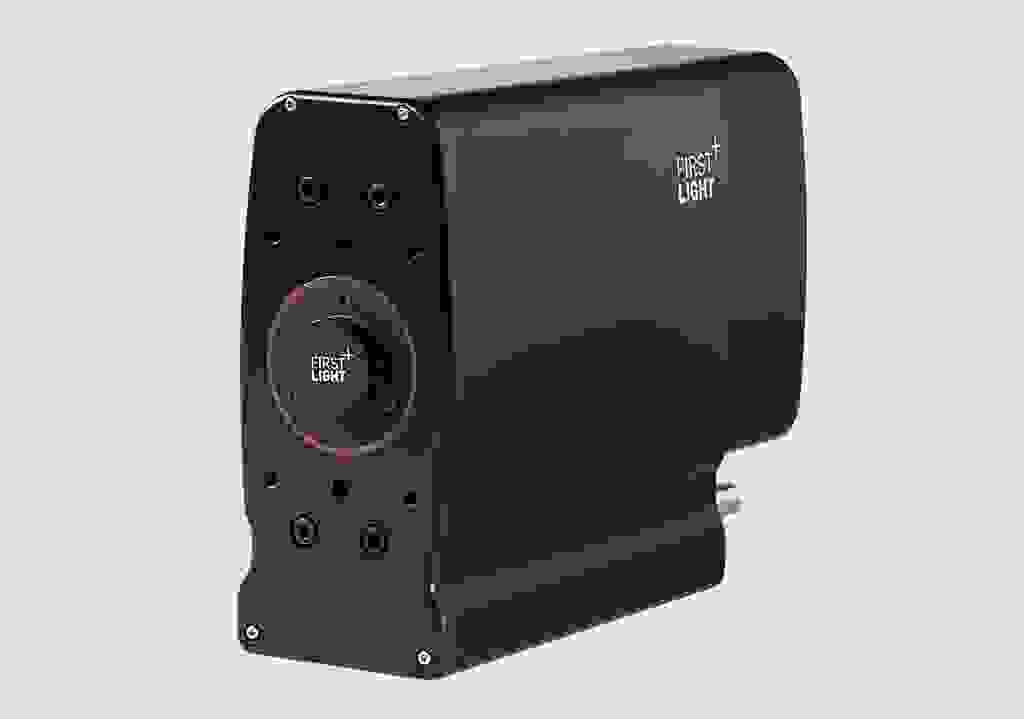

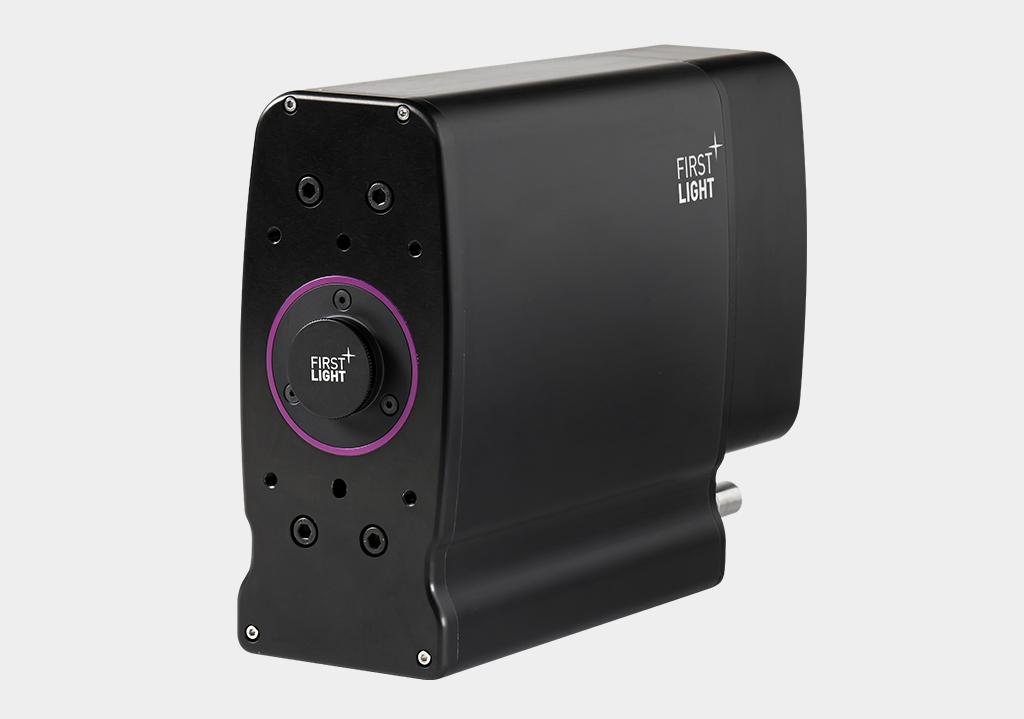

主要仕様	iXon Ultra 888 （blueを含む）	iXon Ultra 897 （blueを含む）	^OCAM2K	^OCAM2S
コア機能	視野角、感度、速度	感度と速度	超高速	超高速と高速電子シャッター
センサー形式	1024 × 1024 （ブルー 1018 × 1018）	512 × 512 （ブルー 506 × 506）	240 × 240	240 × 240
ピクセルサイズ	13 µm	16 µm	24 µm	24 µm
センサー対角線長	18.8 mm	11.6 mm	6.9 mm	6.9 mm
読み出しノイズ	< 1 e- （EMゲイン時）	< 1 e- EMゲイン時	< 1 e- EMゲイン時	< 1 e-（EMゲイン時）
冷却	-95℃	-100℃	-45℃	-45℃
暗電流	0.00011 e-/ピクセル/秒	0.00015 e-/ピクセル/秒	<20 e-/ピクセル/秒	<20 e-/ピクセル/秒
誤差背景（CIC）	0.005 事象/ピクセル	0.0018 事象/ピクセル	N/A	N/A
量子効率（QE）オプション	BV、EXF、UVB（ウルトラ）；NBB（ウルトラブルー）	BV、EXF、UVB（ウルトラ）；NBB（ウルトラブルー）	バックイルミネーション型深部デプレッション	バックイルミネーション深部デプレッション
フレームレート	26 fps（128×128 クロップモード時:670 fps）	56 fps（128×128クロップモード時:595 fps）	2067 fps フルフレーム	2068 fps フルフレーム
ピクセルウェル深度	65,000 e-	145,000 e-	270,000 e-	80,000 e-
埋め込み式電子シャッター	N/A	N/A	N/A	はい
インターフェース	USB 3.0（追加のカメラリンク出力）	USB 3.0（追加のカメラリンク出力）	Camera Link® フル	Camera Link® Full
詳細はこちら	仕様	仕様	仕様	仕様
お問い合わせ	お見積り	お見積り	お見積り	お見積り

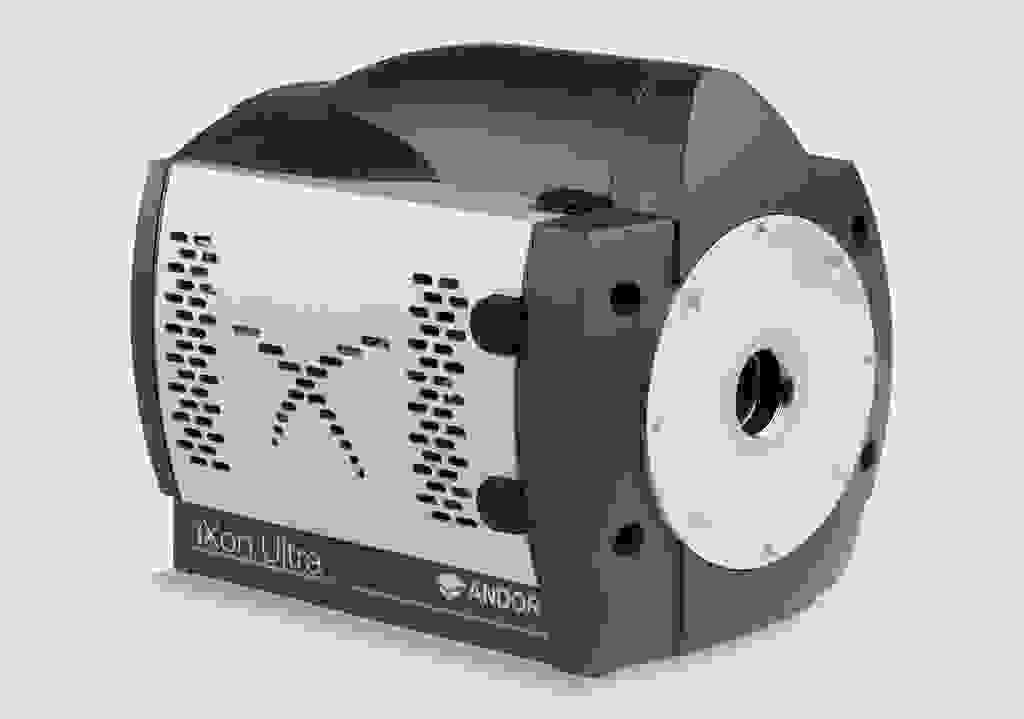

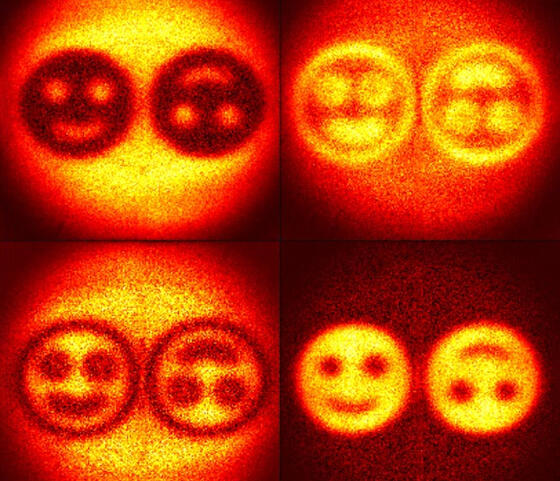

究極の光子計数 EMCCD ソリューション

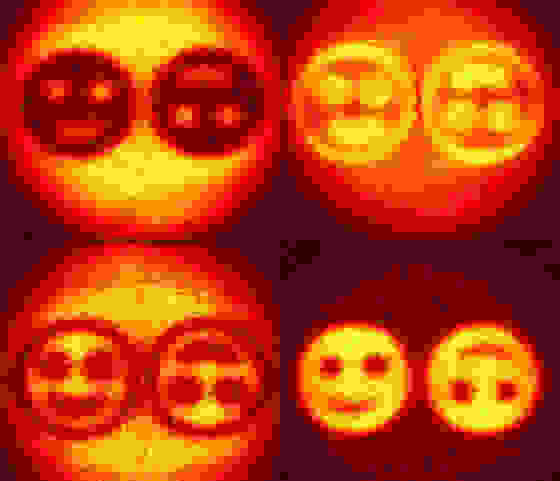

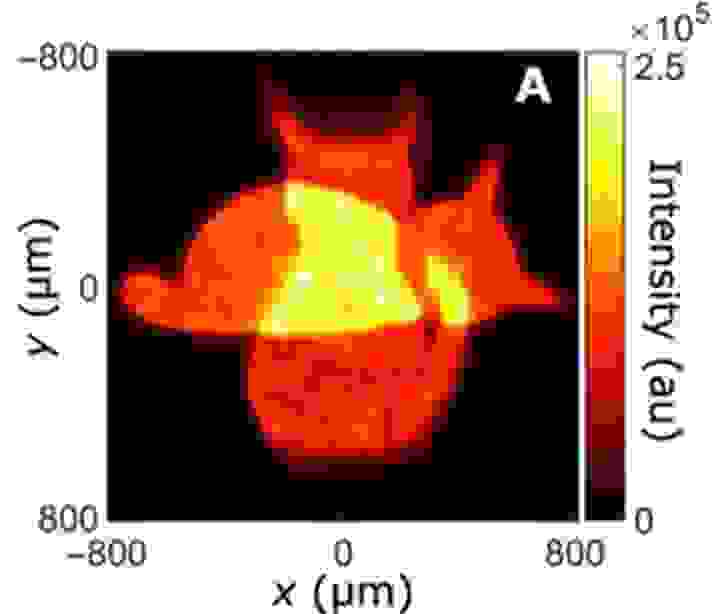

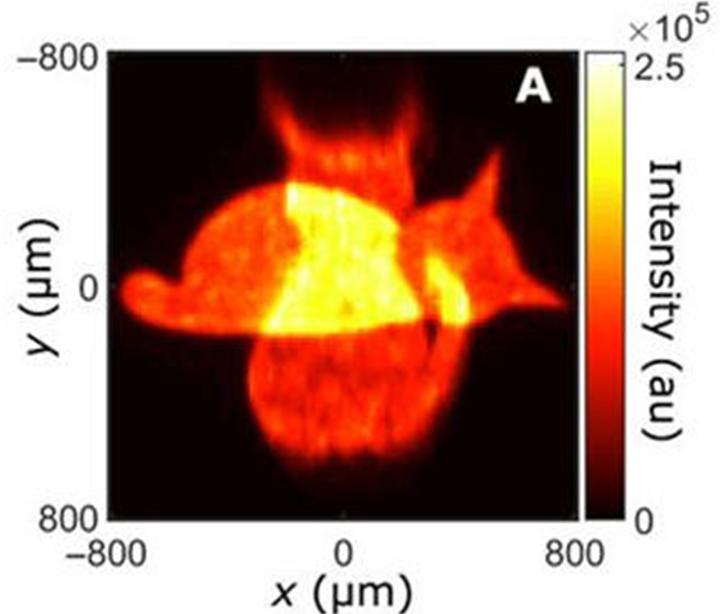

単一光子に敏感な iXon Ultra EMCCD は、ピクセルで光子が検出されたかどうかを非常に高い精度で判断するための、最高の高速イメージング検出器です。これは、量子もつれ実験では特に重要です。バックイルミネーション EMCCD は、1 つと 0 を区別する技術として、依然として最先端の地位を維持しています。

光子イベントの90%以上を検出– 単一光子感度と90%以上の量子効率
相関光子を区別– -100°Cの冷却と最小化された誤検出ノイズイベント
1メガピクセルまでのアレイ– 量子相関の大量並列検出
高速カウントレート– 測定速度の加速のため、最大数百fps
二光子検出– 隣接するピクセル内の光子対の区別における優れた電荷転送効率

「2 in 1」の柔軟性

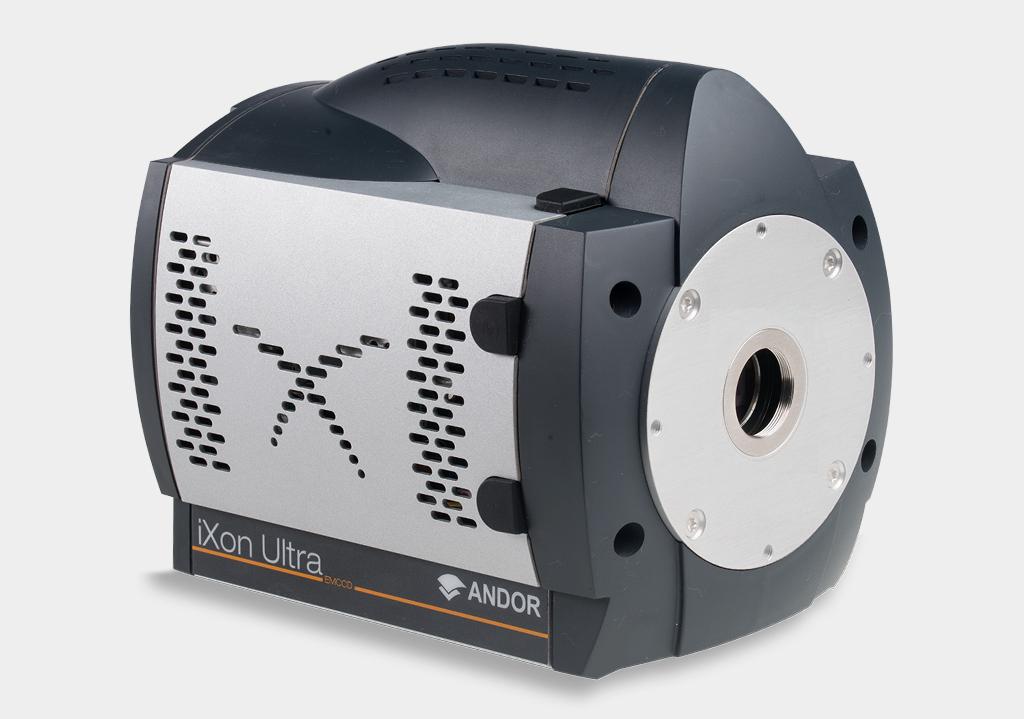

iXon Ultra の 2 つのモデルは、シングルフォトン EMCCD または低ノイズの従来の CCD のいずれかで動作する「2 in 1」のパフォーマンスの柔軟性を備えており、ソフトウェアで簡単に選択できます。このような汎用性は、高速および低速のフレームレート条件下で、低照度環境でのカメラの動作が求められる研究所で魅力的です。光量が少ないアプリケーションでは、EMCCD アンプを選択すると、通常、高速フレームレート（1 fps 以上）の条件下でより優れた信号対雑音比が得られます。一方、CCD アンプは、より長い露光時間を適用でき、センサーをゆっくりと読み出すことができる場合（つまり、「1 秒あたりのフレーム数」ではなく「1 フレームあたりの秒数」の場合）に、より優れた信号対雑音比を得ることができます。

ただし、EMCCD または CCD のいずれの構成でも、特殊な「高速キネティクス」機能を使用して、マイクロ秒の時間分解能でバーストデータを収集することができます。これは、例えば BEC 実験で、MOT をオフにした直後の飛行時間の速い雲のダイナミクスを測定する場合などに役立ちます。

EMCCD	CCD
単一光子感度	3~6 e- 読み出しノイズ
乗算ノイズ	乗算ノイズなし
より高速なフレームレートが可能	フレームレートが制限されます

EMCCD と従来の CCD 増幅器の基本的なトレードオフ

広範な量的緩和の範囲

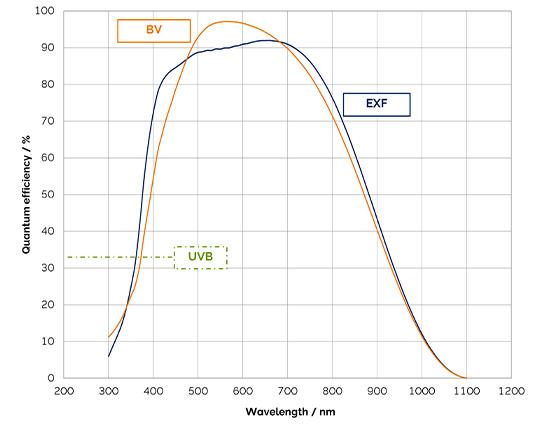

95% を超えるピーク QE を達成し、UV から NIR までの幅広い波長をカバーする iXon Ultra および iXon Ultra Blue の分光感度は、低温矮星の NIR 測光から単一分子生物物理学、トラップイオンの UV 量子イメージングに至るまで、幅広い科学分野に適しています。エタリングを低減した NIR イメージング用のフリンジ抑制も利用可能です。

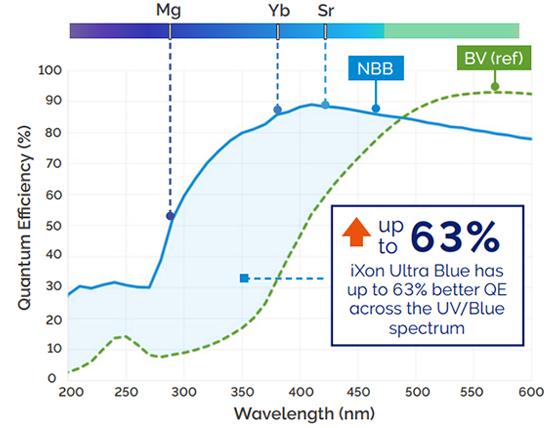

新しい iXon Ultra Blueは、200~450 nm の範囲で単一光子感度と大幅に強化された QE を組み合わせた、青色および近紫外光子用の世界最高感度の検出器です。そのため、イッテルビウム（370 nm）、マグネシウム（285 nm）、ストロンチウム（422 nm）などのイオン、特にイオントラップ量子システムのイメージングに最適です。
