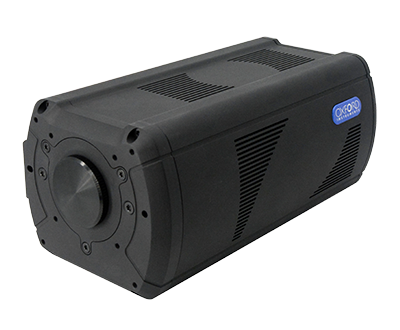

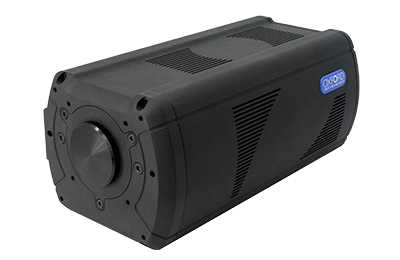

新製品！「CB2 for WFS」は、適応光学およびシャック・ハートマン波面センシング用に特別に設計されたウィンドウレスsCMOsカメラです。センサーとマイクロレンズアレイの間にあったガラスウィンドウを排除することで、より精密なスポット形成、デフォーカスの低減、および波面測定精度の向上を実現しています。 また、ウィンドウレス設計によりゴースト反射を抑制しつつ、光子スループットと中心位置検出精度を最大化します。そのアーキテクチャは、より容易な統合とより密な光結合をサポートし、中継光学系の必要性を低減することが可能です。
低ノイズ
大規模並列読み出しアーキテクチャと最適化された画素設計により、CB2は、センサーに応じて1.4～2.6 e⁻という極めて低い読み出しノイズを実現しつつ、最高速度とフルダイナミックレンジを維持しています。生細胞顕微鏡観察、高ダイナミックレンジ測定、および低原子番号量子ガスの蛍光イメージングに最適です。
低暗電流sCMOs
CB2は、暗電流を最小限に抑えるため、センサーを-40°Cまで冷却します。積層チップ設計による低増幅器グローと相まって、これにより最大数時間に及ぶ長時間の露光が可能になります。これにより、用途の柔軟性が高まり、長時間の蛍光測定や天文測光に最適です。
グローバルシャッター
グローバルシャッターモードでは、すべての画素が同時に露光された後、バックグラウンドで電荷が転送され、読み出しが行われます。「スナップショット露光」とも呼ばれるこの方式は、空間的な歪みなく高速なプロセスを撮影する場合や、周辺機器との同期を必要とする高度な蛍光顕微鏡アプリケーションに最適です。
温度管理
空冷方式では、ほとんどの用途において-5°Cまで効果的に冷却できます。水冷方式では、冷却温度を-40°Cまで引き下げることができ、長時間露光時*に可能な限り低い暗電流を実現します。電気生理学などの振動に敏感な用途では、ファンを完全に停止させることで、振動や騒音を排除することができます。
*冷却性能は、CB2 for WFSモデルには適用されません。
24.5 MPの裏面照射型センサーを搭載し、卓越したディテール表現と長時間露光性能を実現。さらに、2×2のオンチップビニングによりS/N比を向上させています。詳細な科学的研究に最適な、卓越した画質を提供します。
0.5～7.1 MPの解像度で最大1594 fpsの高速フレームレートに最適化されたこのカメラは、高性能かつ速度が重要な実験に最適です。高速なプロセスを鮮明に捉えるのに理想的です。
紫外線イメージング（200～400 nm）向けに特別に最適化されており、300 nmでの量子効率は40%以上、最大194 fpsの高フレームレートを実現しています。過酷な用途における高精度な紫外線イメージングのために設計されています。
要求の厳しい適応光学システム向けに設計されたWFS用CB2は、窓を省略した構造となっており、センサーのすぐ近くにマイクロレンズアレイを組み込むことが可能です。CB2シリーズ全製品（HR、HS、UV）でご利用いただけます。
以下の表は、CB2 High Res、CB2 High Speed、およびCB2 UVモデルの主な技術仕様をまとめたもので、センサーフォーマット、分光範囲、冷却性能、および動作特性について並べて比較しています。
| モデル | CB2 高解像度 | CB2 高速 | CB2 UV |
| センサータイプ | 裏面照射型積層センサー | 前面照射型センサー | バックイルミネーション型積層センサー |
| 有効画素数（幅 × 高さ） | 5328 × 4608 CMOS (24.5 MP) |
3216 × 2208 | 1608 × 1104 | 816 × 624 CMOS (7.1 | 1.7 | 0.5 MP) |
2848 × 2848 (8.1 MP) |
| 画素サイズ チップ上2×2ビニング時の画素サイズ |
2.74 µm 5.48 µm |
9 または 4.5 µm 9 µm（7.1モデル） |
2.74 µm 5.48 µm |
| センサーサイズ（画素） | 対角線 19.3 mm | 対角線 17.6 | 17.6 | 9.2 mm | 対角線 11.2 mm |
| 最大量子効率 | 74 % | 74 % | 300 nm（UV）で50％以上、500 nm（可視光）で70％以上 |
新登場！WFS対応のCB2が、CB2シリーズ全製品（CB2 High Res、CB2 High Speed、CB2 UV）で利用可能になりました。
一方、適応光学システムは、大気乱流を補正するために高速かつ高精度なフィードバックループに依存しています。他方、レーザーガイドスター（LGS）では、波面歪みをリアルタイムで追跡するために、高感度かつ高速なセンサーが必要となります。 CB2 High Speedは、これらの要求を満たすように設計されています。このカメラは、最大1595 fps（フル解像度）という高いフレームレートを実現するとともに、動きによる歪みを排除するグローバルシャッターと、極めて低い読み出しノイズを兼ね備えています。さらに、CB2 High Speedは、人工星のナトリウム励起ピークである589 nmにおいて最適化された量子効率を提供します。 CB2 High Speedは、CoaXPressおよびGigE Visionインターフェースに対応しており、精密なトリガ制御、長距離での高スループットなデータ取得、および既存のアダプティブオプティクスシステムへの容易な統合を可能にします。
天文学のいくつかの分野では、広範囲の空を絶えず観測し、測光学的または測位学的な変動を監視することが求められます。これには、宇宙領域認識、系外惑星の発見、および地球近傍天体（NEO）の検出などが含まれます。CB2 High Resは、広い視野、高解像度、高感度を備えているため、直接観測による場合も、掩蔽現象による場合も、こうした課題に最適です。 深冷却とそれに伴う暗電流の最小化、および積層型バックイルミネーションセンサーの低い増幅器グローにより、幅広い露光範囲での使用が可能となっています。センサーの高速読み出しにより、連続露光間のデッドタイムと光子の損失を最小限に抑えることができる一方、グローバルシャッターは、時間的な精度をもって星を背景とした移動天体の空間位置を特定するのに理想的です。
カルシウムやマグネシウムなどのイオンは、細胞内のプロセスにおいて不可欠な補因子として機能しています。そのため、生細胞内における特定のイオンの動態や局在は、細胞機構そのものの基礎から様々な疾患状態に至るまで、多くの研究において注目されています。イオンイメージングは、様々な蛍光色素や、イオン濃度に反応する遺伝子組み換えタンパク質の開発によって可能になりました。カルシウムのスパークやWaveを可視化するには、高速かつ高感度のセンサーが不可欠です。 CB2は、高感度なグローバルシャッターセンサーと卓越した撮像速度を組み合わせることで、視野全体にわたって真の時間的精度を実現しています。
サブミクロンレベルの解像度で欠陥や構造上のばらつきを検出するのに最適です。グローバルシャッターと極めて低い読み出しノイズを組み合わせることで、コンベアベルト上を高速で移動するウェーハの高コントラストかつ歪みのない画像撮影を実現します。フォトレジストの検査、オーバーレイ計測、さらにはプロセス均一性解析に至るまで、CB2 UVは半導体業界にとって強力な味方となります。

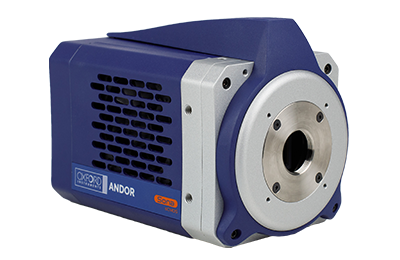

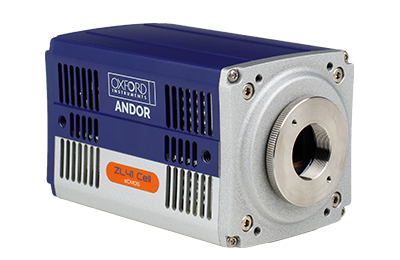

AndorのScientific CMOS（sCMOs）カメラシリーズは、高度な性能を備えており、高精度かつ定量的な科学測定に最適です。生物科学分野において幅広い用途での利点を提供するこのマルチメガピクセルカメラは、読み出しノイズ、ダイナミックレンジ、フレームレートを損なうことなく、広い視野と高解像度を実現しています。
